开关电源的工作原理可分为以下核心环节,结合典型电路结构进行说明:
一、基础工作流程

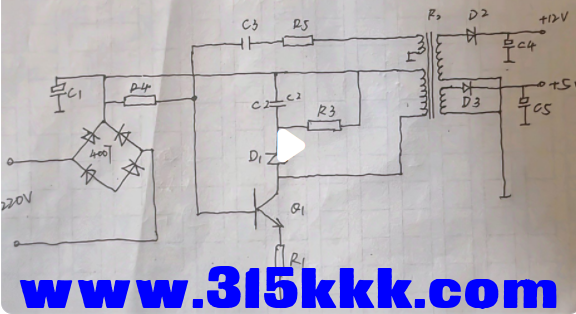

交流转直流
220V交流电经保险丝保护后,通过桥式整流器转换为脉动直流(峰值约310V)
滤波电容(通常为电解电容)平滑电压,形成稳定的310V直流母线电压
高频开关转换
开关管(MOSFET/IGBT)受PWM控制芯片(如3842/3843)驱动,以20kHz-1MHz频率通断
变压器初级绕组在开关管导通时储能,关断时通过次级绕组释放能量
反馈稳压机制
输出电压经光耦/电阻分压网络采样,反馈至控制芯片调整占空比
典型反馈电压:12V输出对应2.5V基准(如TL431)
二、关键电路模块

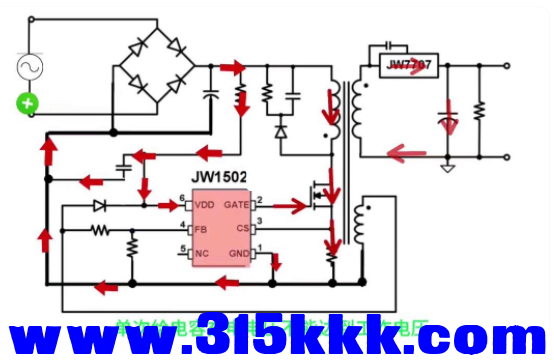

启动电路
310V通过大阻值启动电阻(如100kΩ)给芯片供电电容充电至16V
启动后由辅助绕组供电,避免启动电阻持续耗能
保护电路
电流检测电阻监测开关管过流
尖峰吸收电路(RCD网络)抑制变压器漏感电压
输出整流
次级采用肖特基二极管(低压大电流)或快恢复二极管整流
LC滤波网络(电感+电容)消除高频纹波
三、典型拓扑结构
反激式(Flyback)
单开关管实现隔离,适用于小功率(<200W)
能量通过变压器磁芯存储/释放
正激式(Forward)
需复位绕组防止磁饱和
效率更高(>85%),适合中功率应用
四、技术优势
1 高效率(80-95% vs 线性电源30-50%)
2 宽输入范围(100-240V AC自适应)
3 体积小(高频变压器尺寸显著减小)
注:现代开关电源普遍采用集成控制器(如UC384X系列),简化设计并增强保护功能。
