压敏电阻

同舟共济 · 发表于 2025-11-29 22:31:27

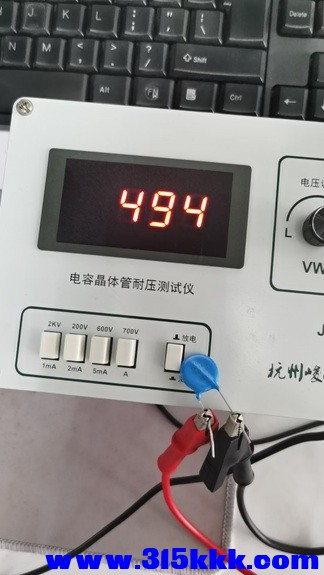

刚刚用47L的x100K挡测量压敏电阻，好像电容那样有充放电特点，看资料，里面是有半导体，但是不知道为什么显示电容特性。10K挡没有。可能摆动太小看不清。

广州老张 · 发表于 2025-11-29 22:59:50

压敏电阻的核心特点是其电阻值随电压变化呈现显著非线性：当电压低于阈值时电阻极高（近乎开路），电压超过阈值时电阻急剧下降（导通状态），从而实现过电压保护。结合最新权威资料，其特点可概括如下：
非线性特性：电阻值随电压变化呈非线性关系，正常电压下高阻抗（漏电流仅微安级），过压时低阻抗导通。
快速响应：对瞬态过电压（如雷击浪涌）响应时间极短，通常为纳秒级（25ns内），能及时钳位电压保护电路。
高通流容量：可承受大能量浪涌电流（峰值达数千安培），耐冲击能力强，适用于电源和信号线保护。
宽电压范围：压敏电压覆盖广（6–3000V），可定制适应不同电路需求，如直流/交流电源或高频应用。
低漏电流与小温度系数：正常工作时漏电流极小（≤50μA），且电阻值受温度影响小，稳定性高。
自恢复性：过压事件后能自动恢复高阻状态（未超承受极限），可重复使用，但多次冲击会老化（漏电流增大、压敏电压漂移）。
固有电容与局限性：结电容较大（几百至几千pF），可能影响高频电路；残压较高（工作电压2–3倍），需避免单独用于高速信号线。
当前应用中，压敏电阻主要用于电源过压保护、防雷击和浪涌吸收，选型需关注压敏电压（U1mA）、通流容量等参数。
