为将“筋膜枪”改为“即插即用”， 把12 V / 5A 开关电源 改为 8 V 输出。

BD5IF

老婆前些年网购了“筋膜枪”，这东西实际上与电动按摩器类似。


该“筋膜枪”的电源，是 内藏的 两节 18650 锂离子电池串联 ，用手机充电器充电。
充电时，无法开机。
充足一次电后，本可以用两个小时。

数年后，每次充满电，只能使用几分钟了。
换过一次电池，不久却又故态复萌。
老婆提出，反正是在家使用，可否改成用电源适配器供电。可免去充电的麻烦。

这当然不难。
当下拆开，实测马达空转时，电流在 0.8 ～1.2 A 之间。
因此找了一个  12 V / 1 A 的开关电源，改成 8 V ，能用。


但不料，实际使用中，马达负荷重，电流有时可达 3 A  。如此一来，电源屡屡进入保护状态而停机。
该电源不能胜任。

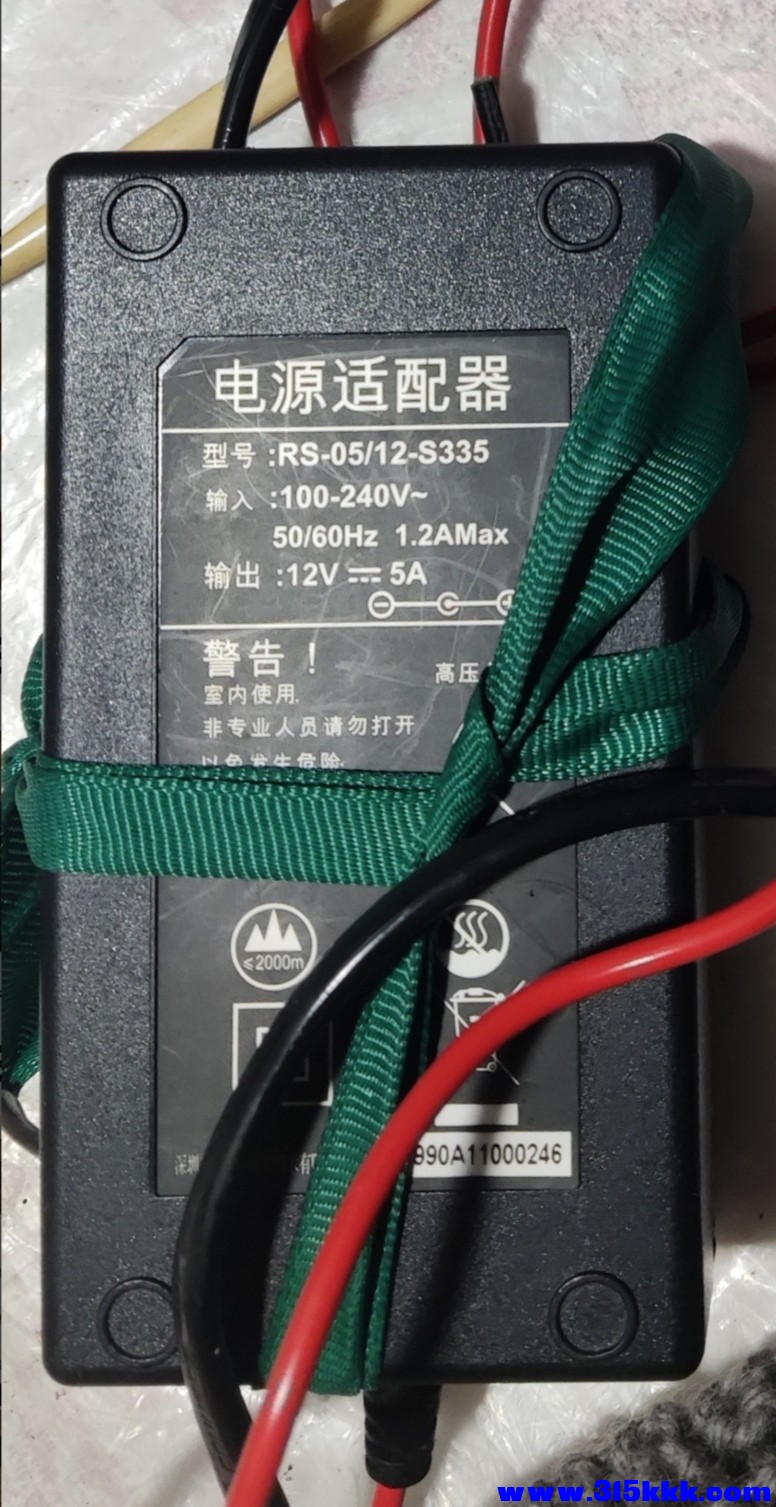

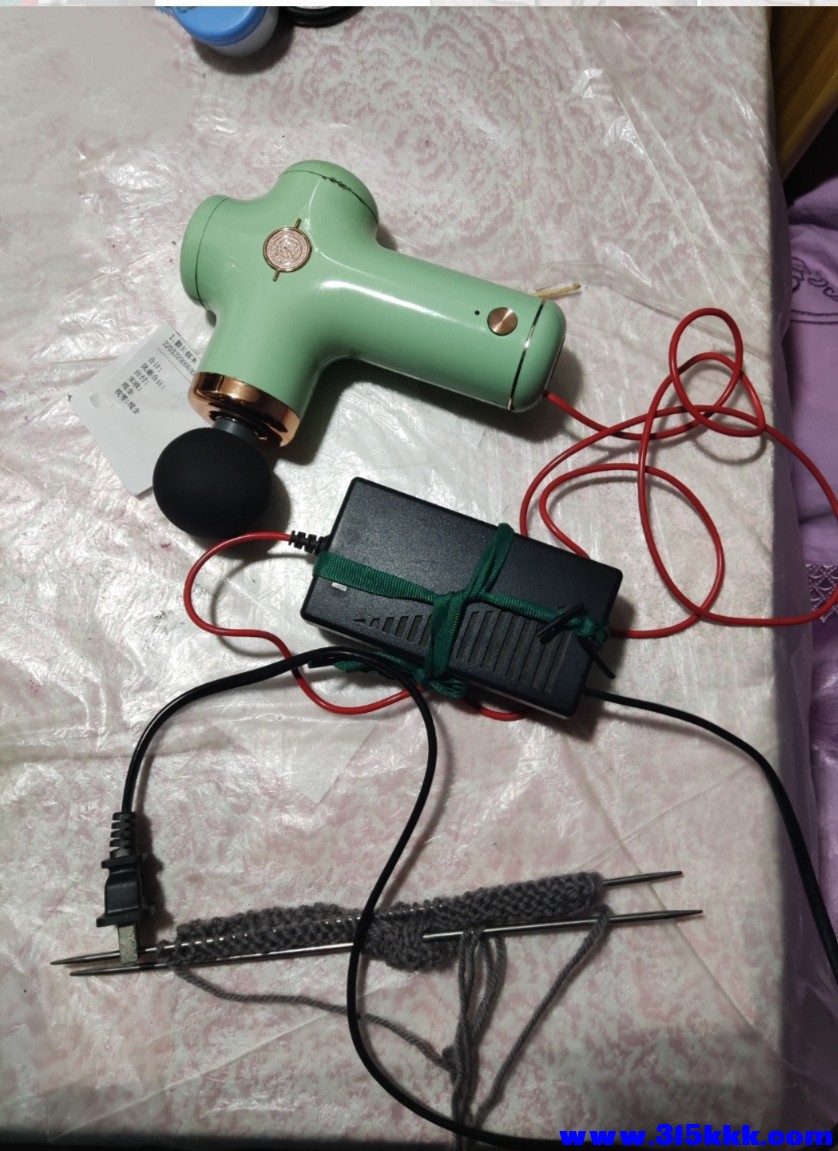

于是，又找了一个 12 V / 5 A 的开关电源，改为 8 V 输出 ，给“筋膜枪”供电。

18650 ，则干脆拆去了。不用。

这才顺利交差。





只拍了一张照片。

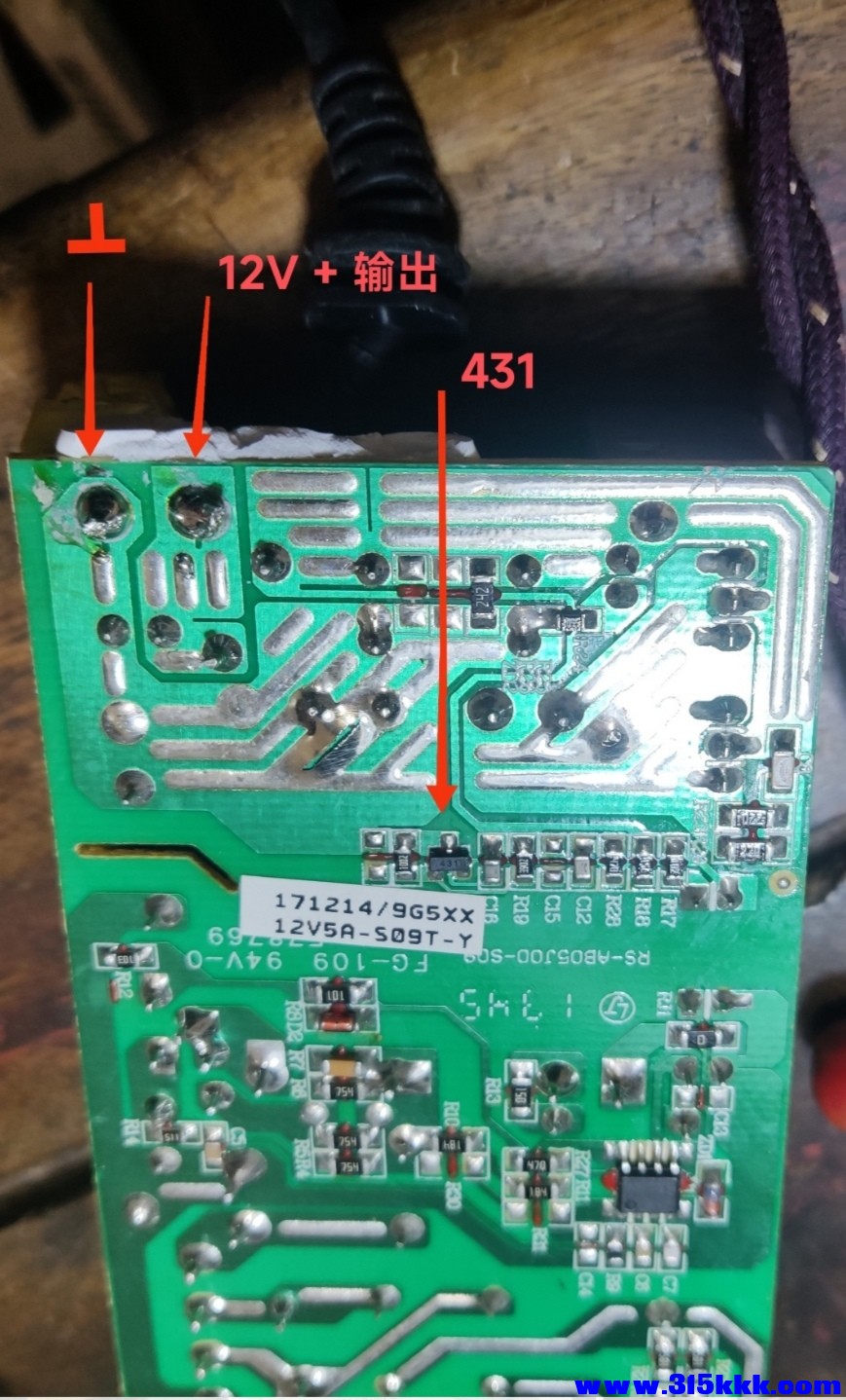

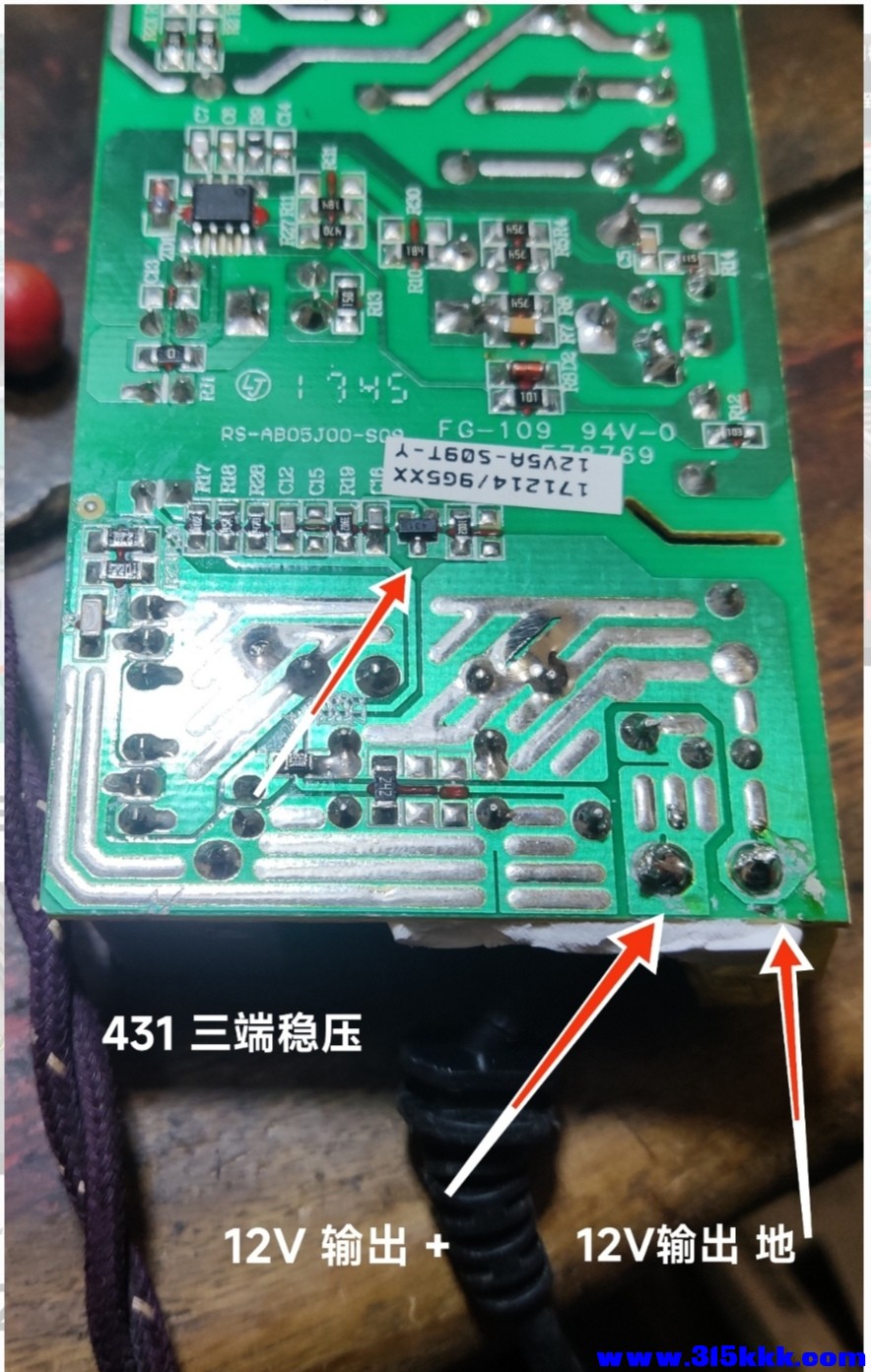

431 的所在位置。  12V 输出的两个端子。

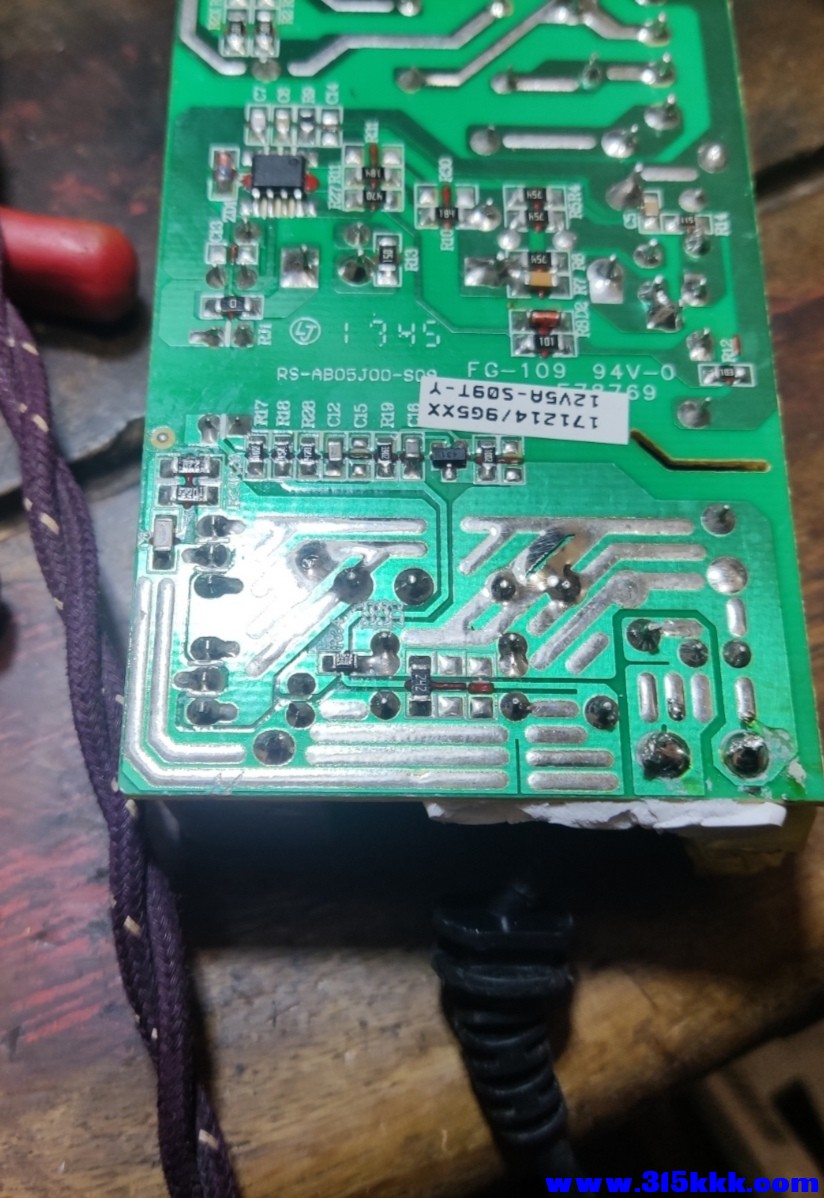

还是上面那张图，只是为了便于观看，上下颠倒过来了。

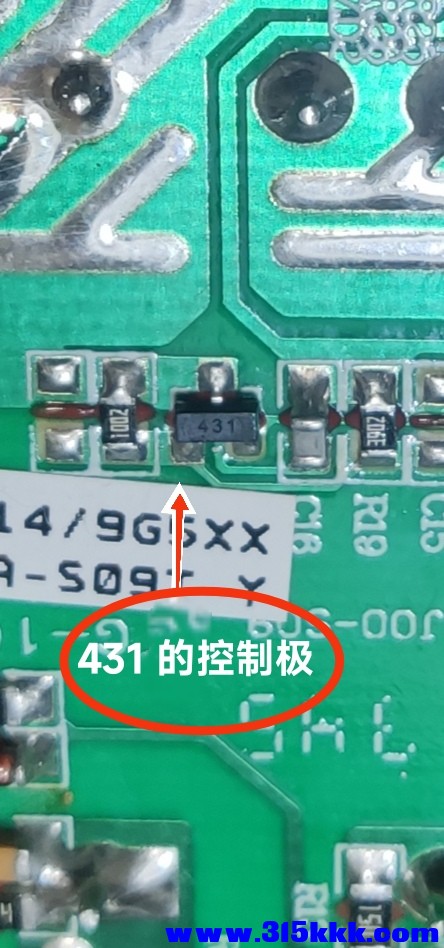

拍这张照片的最初目的，是为了看清 431 上的小字。验证 431 的身份。

不料此刻，竟“全靠这张图”，剩下的全靠编了……

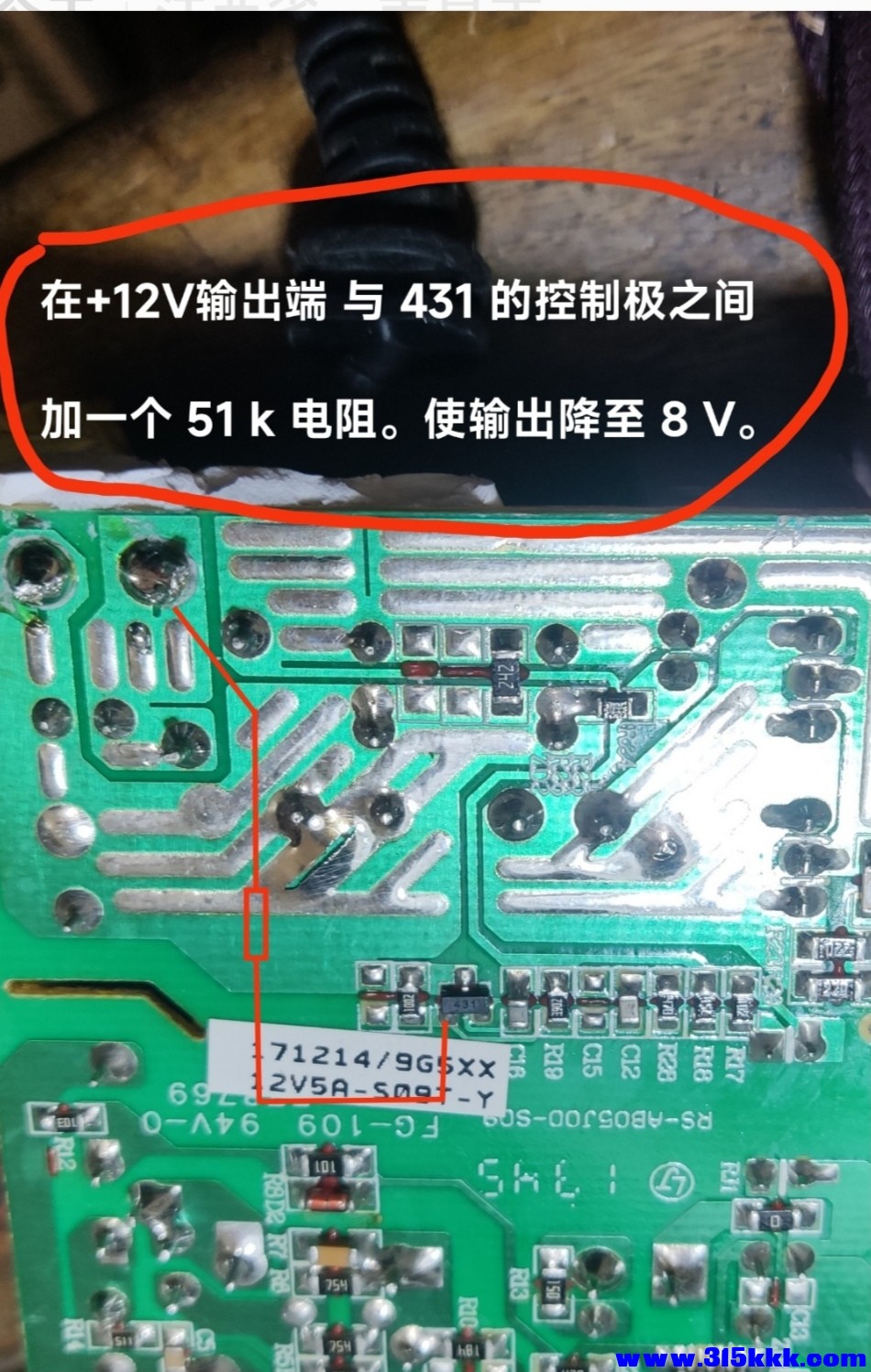

改变输出电压的关键一步，也是唯一措施，在 431 的控制极 与 12 V + 之间，加了一个 51 kΩ 的电阻。








此时，有意外发生，会有振荡。
空载时，输出电压，以约 5 秒的间隔，在 2 ～ 8 V 中间反复起落，影响正常使用。

在输出端 并了一个 200 Ω 的电阻，充当 负载。
简单，有效。振荡故障随即消除。
当然，这个电阻会有 40 mA 的耗电。没办法，只好忽略这点“浪费”了。
