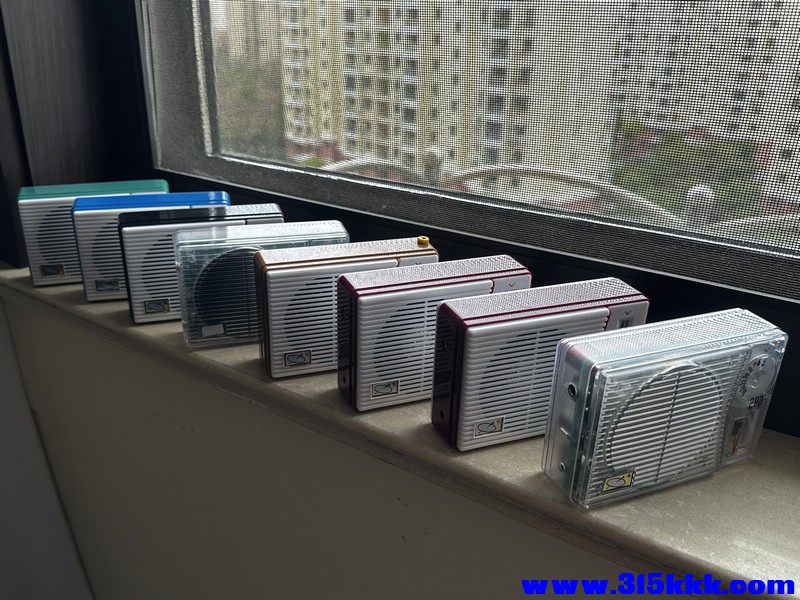

一組2P3實驗機電路

Longshort

序

　　這是一組用來進行實驗的2P3版收音機電路，包含了寬帶高放、前置中放、二次AGC等等電路的應用。核心器件是LA1600和TDA2822。

　　LA1600芯片集成了高放、混頻、本振、中放、檢波的諸種功能，具有外圍元件少、組裝簡單的特點，通過適當的挑選和設計，可以做出比較滿意的中波收音機。在摸通了LA1600的脾性后，設計了一款實驗板，通過改變輸入單元和中頻濾波單元，可以組裝出不同結構和性能的收音機。

　　TDA2822是雙通道音頻功率放大器，在較低的工作電壓下可以接成橋式功放，便於輸出較大的音頻功率。這塊器件出現得比較早，所以外圍元件稍微多了幾個，但仍不失于一款簡單實用的小功放集成電路。



　　核心電路由LA1600及包括本振元件在内的外圍元件組成：

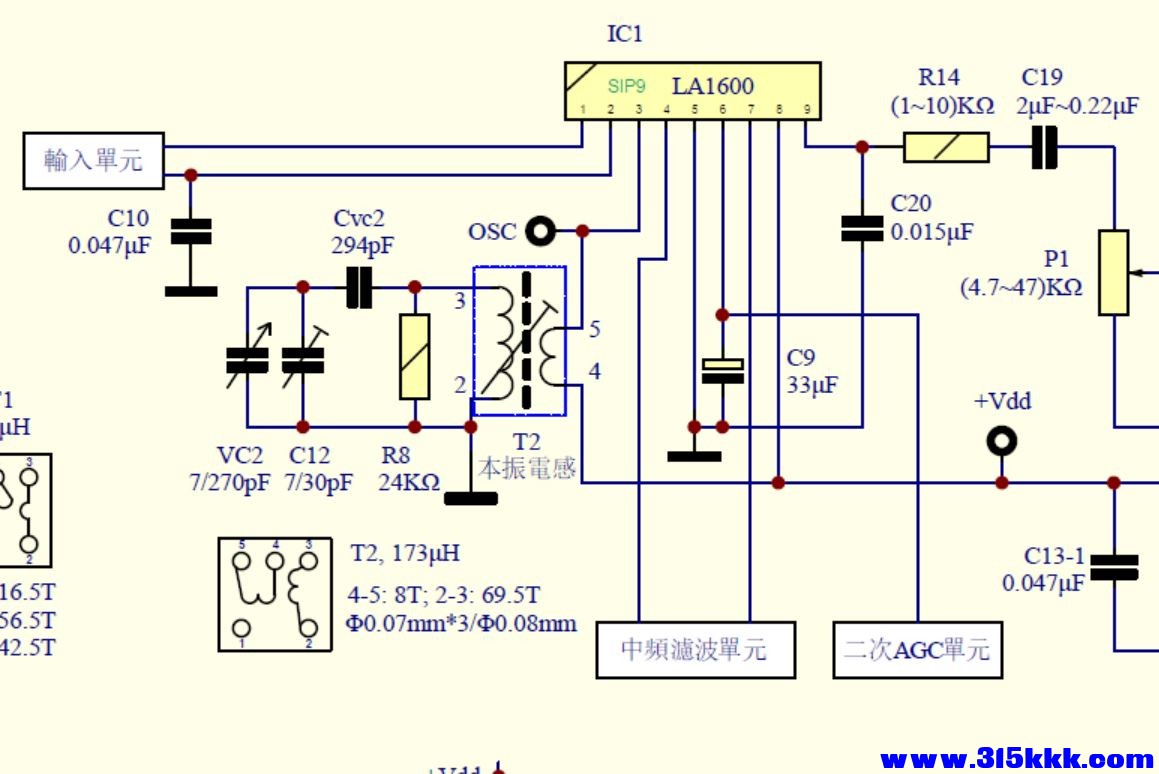

    LA1600的核心電路：


　　本振電感T2用K35Q110型骨架繞製，尺寸為與TTF-1相當的7x7x12。R8用來控制振蕩强度，並對混頻噪聲略有改善。

　　輸入單元、中頻濾波單元、二次AGC單元有不同的形式可以搭配。

　　　　輸入單元
　　　　中頻濾波單元
　　　　二次AGC單元
　　　　音頻功率放大器
　　　　鋰離子電池充電／供電單元
　　　　小結／注釋及參考資料

（待續）

Longshort

輸入單元

　　包括無源天綫在内的輸入單元共有七種，比較推薦的是２、４、５和７。由於雙柵管的輸出導納較高，不太適合中波應用，故這裏就不做介紹了，感興趣的朋友可以參考總圖做實驗。

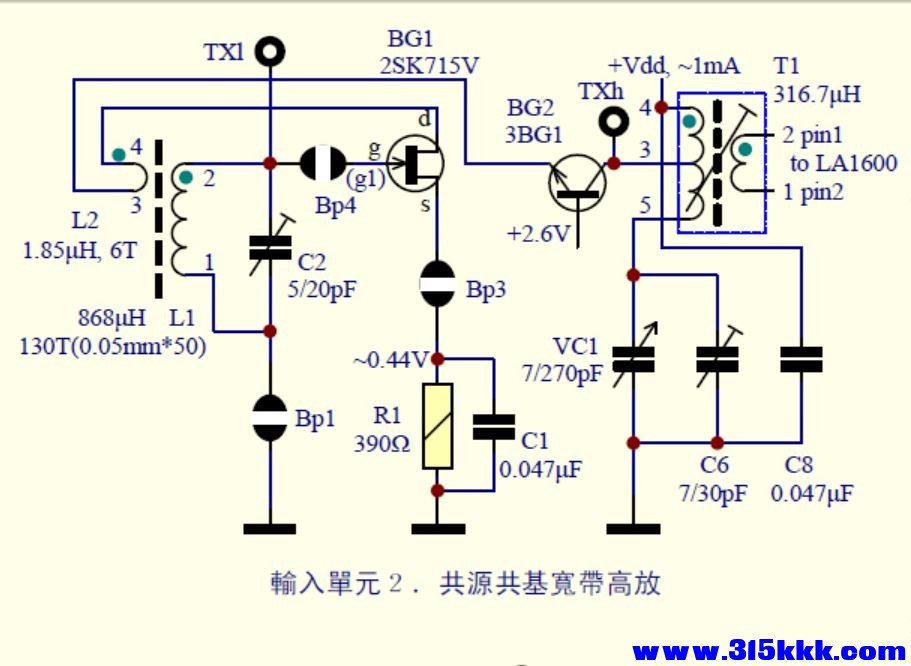

    輸入單元２：


　　輸入單元２是共源共基放大器，輸入是寬帶磁棒天綫，輸出是調諧變壓器，即寬帶輸入／調諧輸出。這個電路的特點是使用了共源寬帶負反饋技術，通過負反饋將輸入信號的頻帶壓扁變寬，圖中負反饋繞組L2數據是經實驗確定的值。C2調諧在中心頻率927KHz左右，或者根據接收效果調節在更高的頻率。

　　調節R1確定BG1的工作電流，這個電流不能過小，實驗確定在(0.5~1)mA左右比較合適，否則中波的高端部分容易出現假信號。

　　與BG1串聯的BG2基極接在+2.6V的輔助電源上，這個電源來自照明兼調諧指示的LED上。共基接法使BG2的輸出阻抗升得很高，這使其負載可以達到幾十KΩ而產生較高的穩定增益，值得一試。BG2的集電極TXh端是接二次AGC用的，後面有詳述。

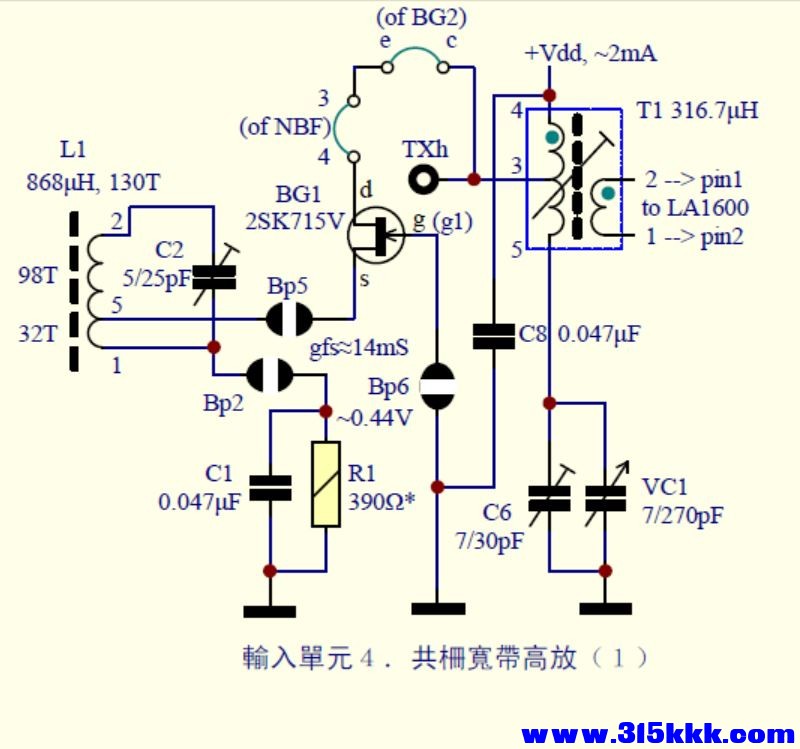

    輸入單元４：


　　輸入單元４是共柵高放的第一種，BG1采用2SK715V，在廣播頻段的跨導不如手冊中的那麽高，因而輸入電阻會比較高，實際測試后確定的L1抽頭位置也比較高。自偏置電阻R1可設置得較小，但要確保工作電流Id不超過2.5mA，否則調諧變壓器很容易進入飽和而大幅降低Q值。

　　這個電路的實際收聽效果與輸入單元２相當，但高端不容易產生假信號。同時由於這種接法的寬帶天綫不如共源負反饋方式得到的頻段平坦，中間凸起比較明顯，所以需要將C2調小，將中心頻率移到較高的頻率上去，否則頻段中部的背景噪聲會比較大。

　　共柵組態的BG1輸出阻抗也相當高，同樣能夠通過較高的負載阻抗而得到高的穩定增益。

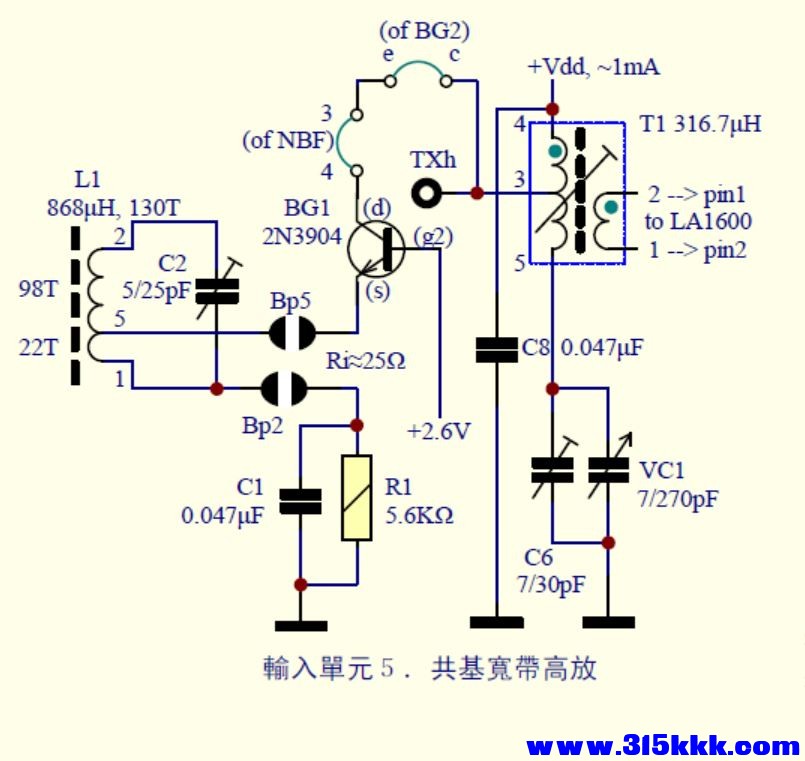

    輸入單元５：

　　輸入單元５是共基寬帶高放，使用方式與輸入單元４相當，但基極接到+2.6V輔助電源上。天綫抽頭比計算的位置高一些，電流也可以設置得大一些，以充分壓扁響應曲綫。由於BJT的跨導比JFET要高不少，通常表現為頻段中央部分的背景噪聲更大一些，所以工作電流要控制得低一些，這使輸入電阻升高，從而又需要抽頭位置變得更高；圖中數據是權衡之後的結果。

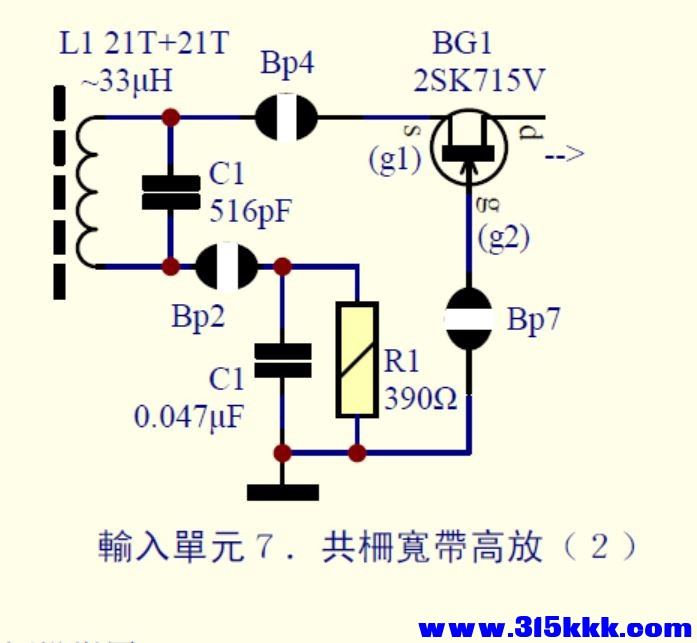

    輸入單元７：

　　輸入單元７是共柵組態的第二種寬帶高放，區別在於磁棒天綫采用最低阻抗的設計，直接接入源極而不通過抽頭。由於磁棒天綫的等效高度與匝數成正比，故這個電路的輸入信號不如前述抽頭接法的輸入信號幅度高，但平坦度比前述天綫要好。L1的繞製分爲21匝的兩部分，分別放置在磁棒的兩端。

　　磁棒天綫的等效高度還與磁棒繞組中心與磁棒中心的距離有關，越靠近磁棒中心，等效高度就越高，因而將繞組分成串聯的兩部分放置在磁棒兩端，這樣繞組的中心就和磁棒中心重合了；這也是許多產品和DIY製作中，磁棒繞組分佈在兩端的原因。

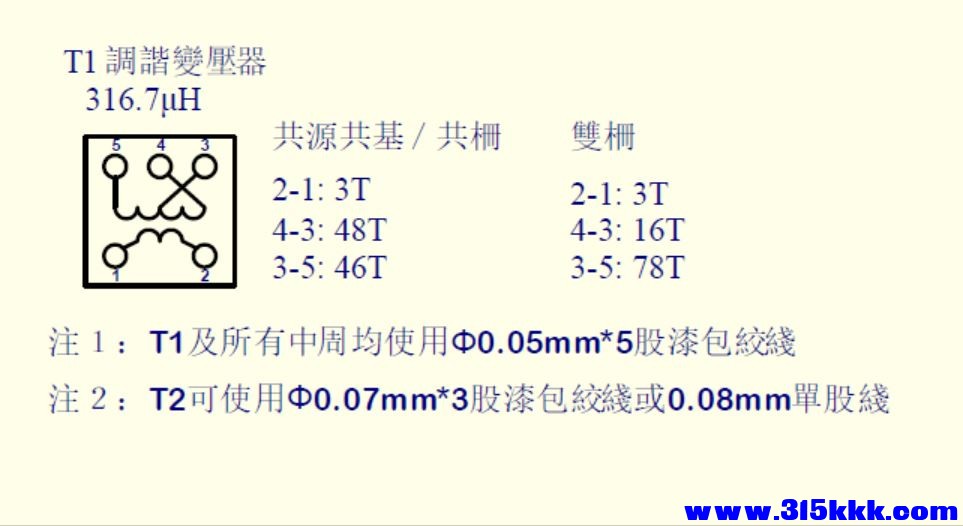

　　上述幾種電路所用的輸出調諧變壓器適用下面的數據：


　　注意調諧變壓器T1及所用中周均使用Φ0.05mm*5股的漆包綫絞綫，空載Q值超過300，這對減小插入損耗非常重要。如果沒有這種綫，可以用Φ0.06mm漆包綫3股自己配製一下，一個中周骨架只需1米多一點就夠了，Q值也能達到200。

　　次級1到2端的匝數是3匝，一定不要超過，否則噪聲會隨匝數增加比例的平方而迅速上升，直至超過信號幅度。這個噪聲來自於LA1600的輸入級高放基極倒流出來的噪聲電流。

　　爲了使頻段中的電臺分佈均匀，輸入單元的可變電容器使用了CBM-203-B2這種接近直綫頻率型的體積較小的2x270pF產品，而不使用德生提供的那種高端極其密集的對數頻率型可變電容器。爲此需要另外畫制合適的頻率度盤貼紙。

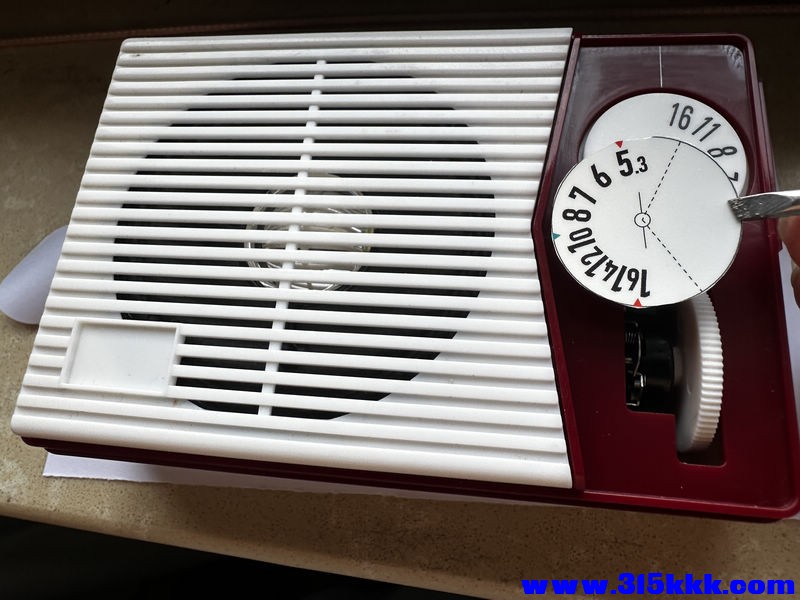

    度盤貼紙：


（待續）

Longshort

中頻濾波單元

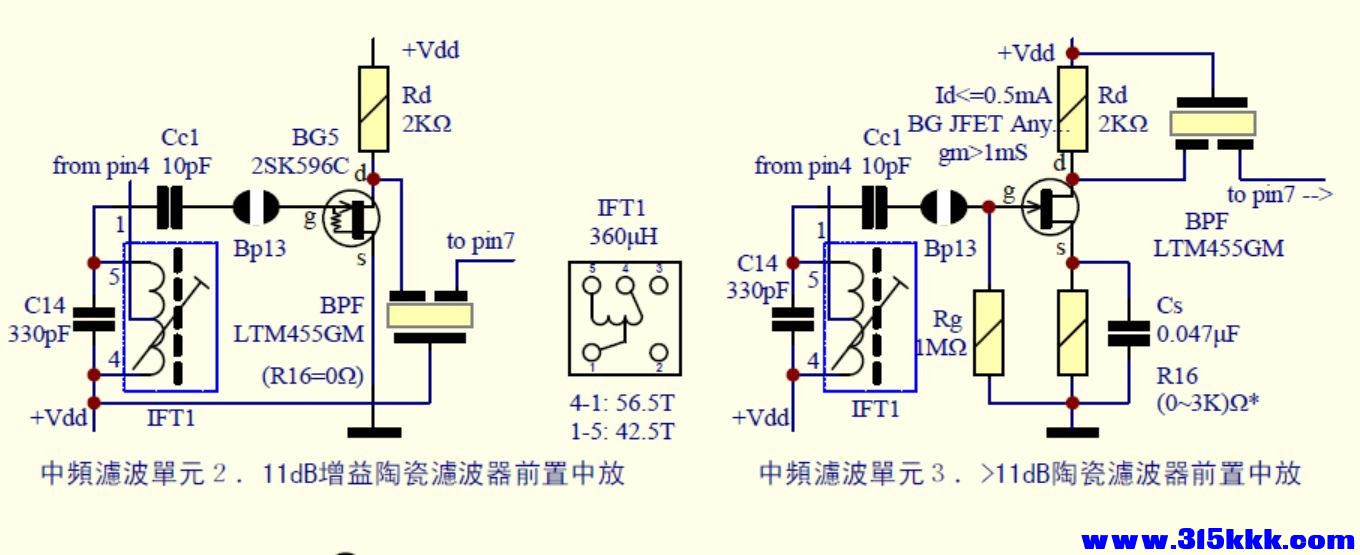

    中頻濾波單元２和３：


　　這兩個單元都使用了陶瓷濾波器，電路變得非常簡潔，調節也簡單。左邊使用2SK596，右邊使用其他型號的普通JFET。

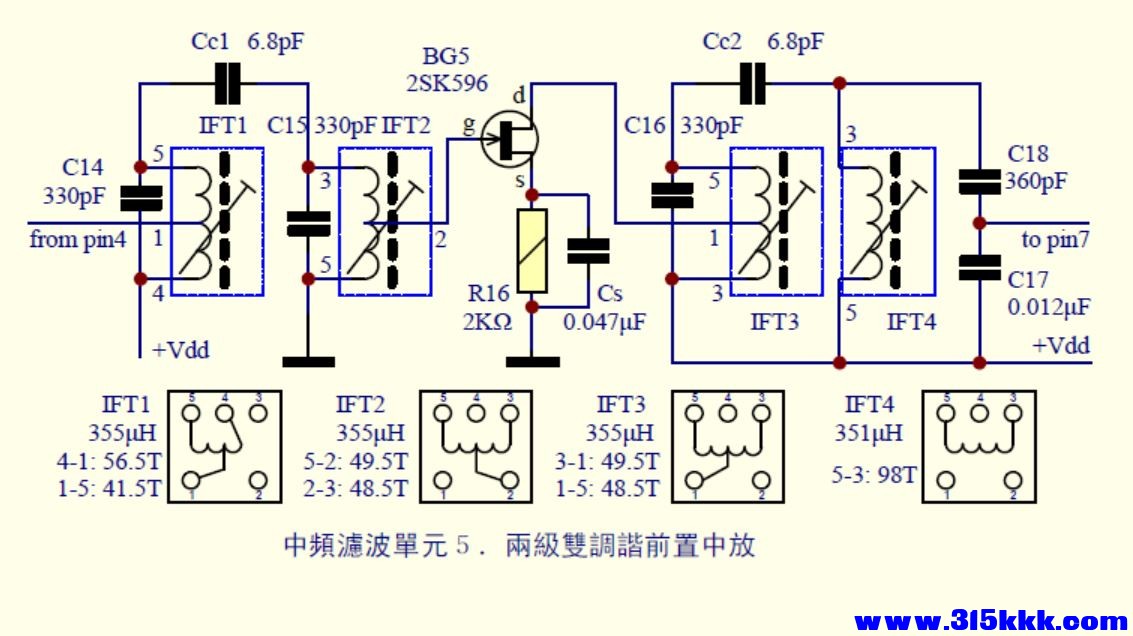

    中頻濾波單元５：


　　這個單元使用了兩級雙調諧，所有數據均適用於Φ0.05mm*5股的漆包綫絞綫繞製的中周，確保低的插入損耗與高的矩形係數。BG5只能使用2SK596，否則增益過高會造成很多麻煩；合成的帶寬接近±5KHz。

（待續）

Longshort

二次AGC單元

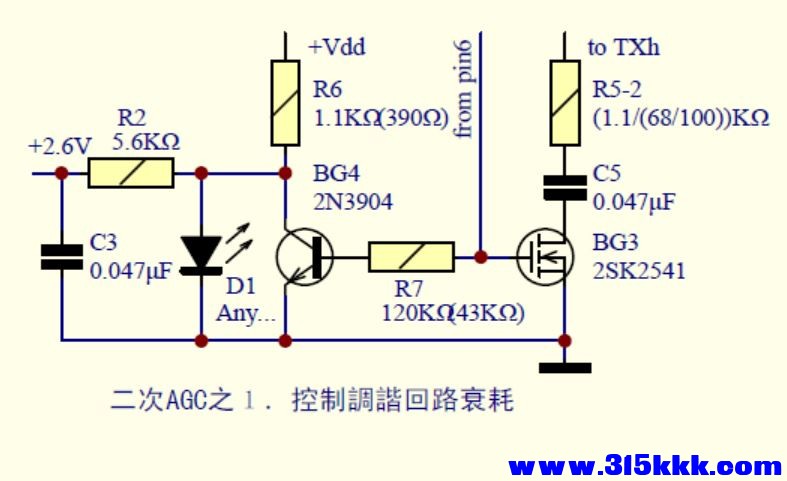

    二次AGC單元之一：


　　二次AGC單元之一用於控制調諧回路的衰耗，R5-2的數據保守了，實際使用的阻值低至30Ω，而調諧回路在小信號時沒有明顯的影響。

　　對C5有一定的要求，在高頻下的D值要求小於等於0.003，或者Q值優於300，這是爲了隔離BG3的Co在高頻下較低的Q值而影響到調諧回路的性能。

　　R6提供D1的工作電流，並同時產生2.6V左右的輔助電源電壓。在LA1600的6脚強信號電壓到來時，BG4將D1的電流分流了一部分，亮度減小但電壓基本保持在2.6V不變，這個亮度的變化可以作爲調諧指示用。

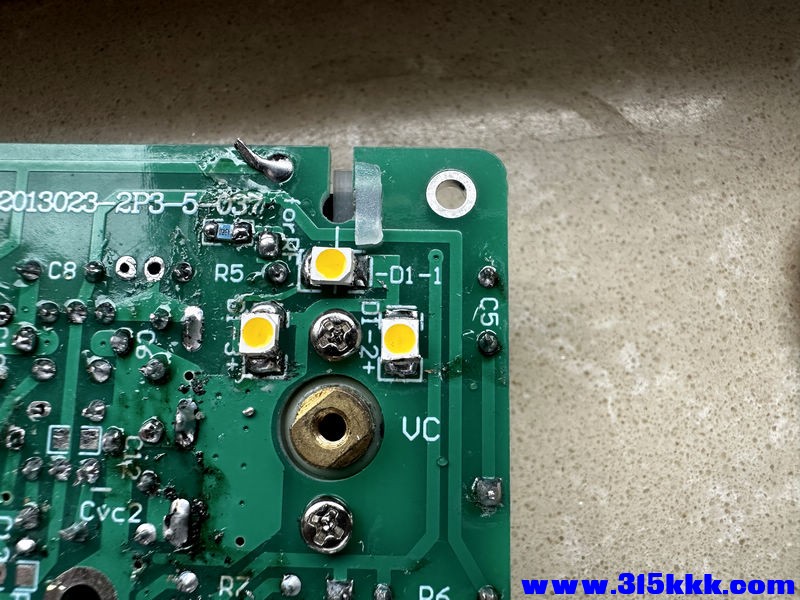

    照明兼調諧指示：


　　圖中D1的三個LED是并聯的，可以選擇只用一個、兩個或三個全用。LED的規格是3528，引脚距離適合的其它型號也可，光色選用暖白；工作電流在0.5mA~5mA之間的壓降變化在30mV以内。

　　BG3是MOS開關管2SK2541，選擇它是因爲輸入／輸出電容小（Ci≈7pF/Co≈15pF）、開啓電壓低（<1V），導通電阻適中（30Ω~300Ω），非常適合中高阻抗回路作爲衰耗元件用。用數字萬用表的二極管檔進行挑選，選擇Vdg-s電壓約1V左右的管子，此時通過電流大約240µA。Vdg-s的脚標表示漏-柵短接對源極之間的電壓。

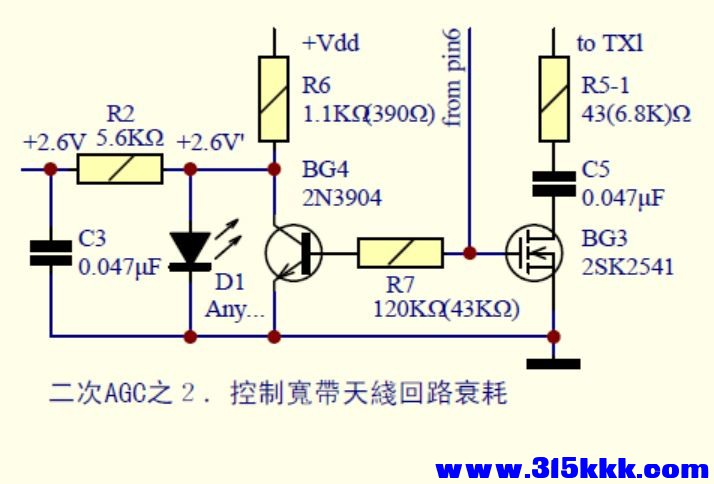

    二次AGC單元之二：


　　二次AGC單元之二用於低阻抗回路，也就是磁棒天綫繞組的阻抗衰耗控制。電路是一樣的，就是衰耗電阻的阻值不同，并且電阻是分開的，標號是R5-1。由於2SK2541能夠達到的最小導通電阻在30Ω左右，需要的驅動電壓高達4.5V，因此這裏的導通電阻最小不會低於150Ω，對磁棒繞組的衰耗有限。所以在共源共柵電路中，磁棒天綫的衰耗與調諧回路的衰耗要同時進行，即R5-1和R5-2同時使用，這使R5-2成了BG1的柵極負反饋電阻，會使磁棒天綫的負反饋效果加深，頻段響應更爲平坦；此時R5-1和R5-2的阻值分別為43Ω和68KΩ。

（待續）

Longshort

音頻功率放大器

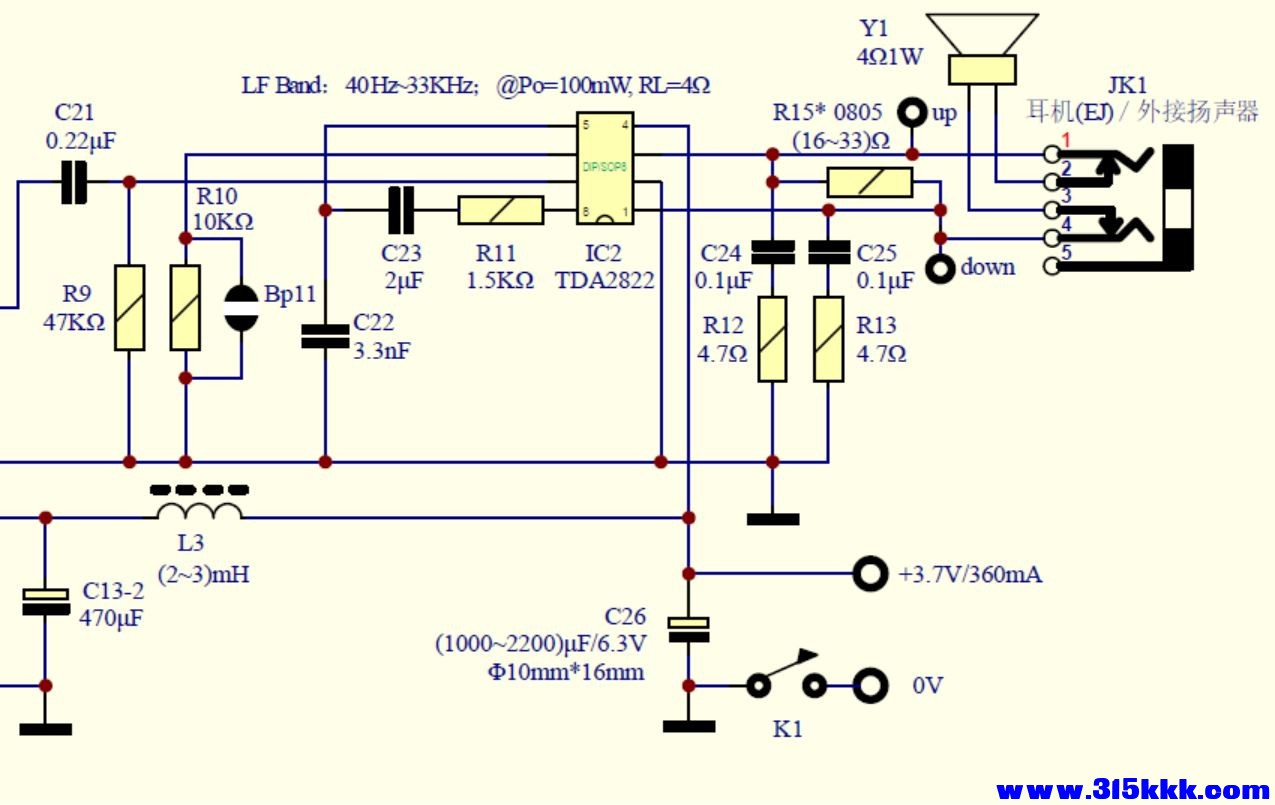

    音頻功率放大器：


　　TDA2822這片集成芯片產生較早，外圍所需元件顯得有點多，但掌握好關鍵元件的使用，這片電路還是很不錯的。這個關鍵元件就是圖中的C22，沒有它芯片工作就會不穩定。按圖中數據，電路的增益約30dB，響應範圍約40Hz~33KHz，揚聲器負載為4Ω時的最大輸出功率約350mW。

　　在PCB上使用IC2之前，最好先焊上一個8pin的雙列IC插座，測量pin1和pin3之間的電壓，選擇電壓差≤10mV的芯片，這有助於減小電源消耗和確保揚聲器安全。這種情況下，R15通常不需要。

（待續）

Longshort

鋰離子電池充電／供電單元

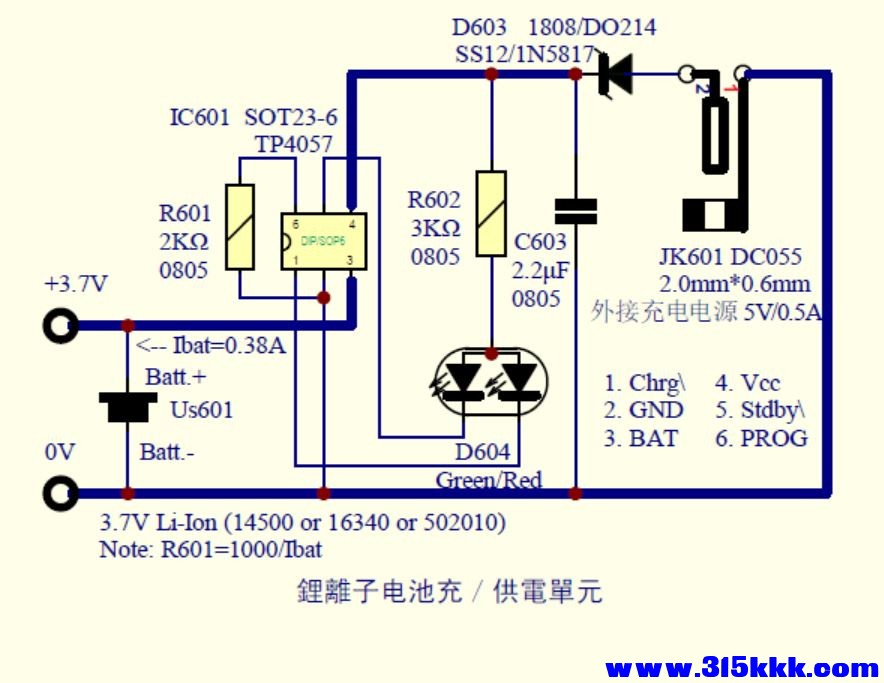

    鋰離子電池充電／供電單元：


　　這是使用鋰離子電池的現代電子設備必備的功能單元，外圍元件很少，使用非常簡單，因此也被集成到這個收音機中來了。所有部件均使用貼片元件，電路佈置在電池背面的PCB上。充電電流約爲380mA，1AH的電池大約需要三小時的充電時間。

　　PCB的佈局考慮了使用的電池型號，14500、16340、502010軟包電池均能使用。

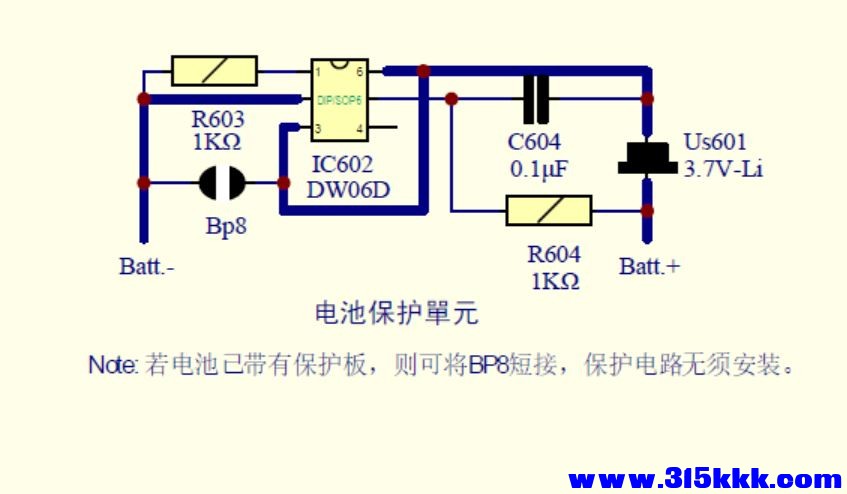

    電池保護電路：


　　市售充電電池一般都有帶保護電路的和不帶保護電路的兩種產品規格，所以PCB設計也考慮了這種情況，接入或不接入保護電路可以自行選擇，通過在PCB上預留的斷點（Break Point, 符號是Bp...），來接入或斷開。

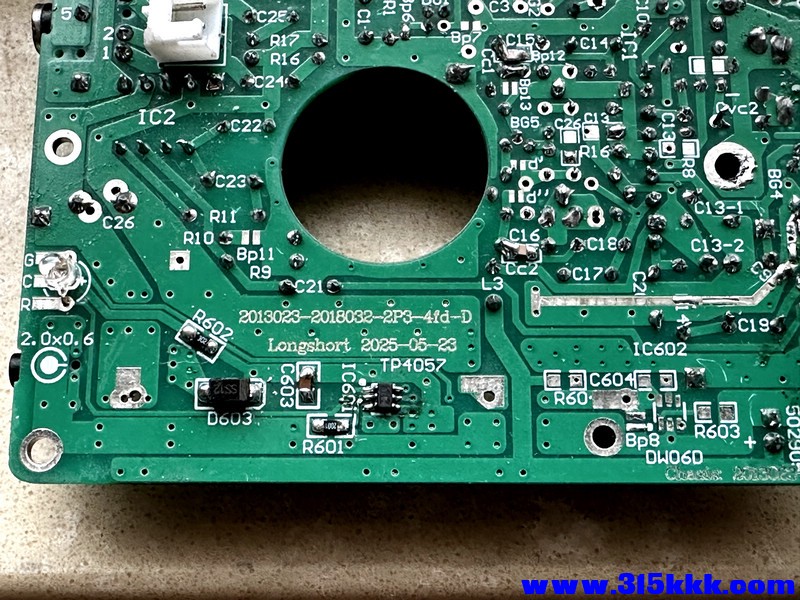

    PCB背面的電池充電部分：

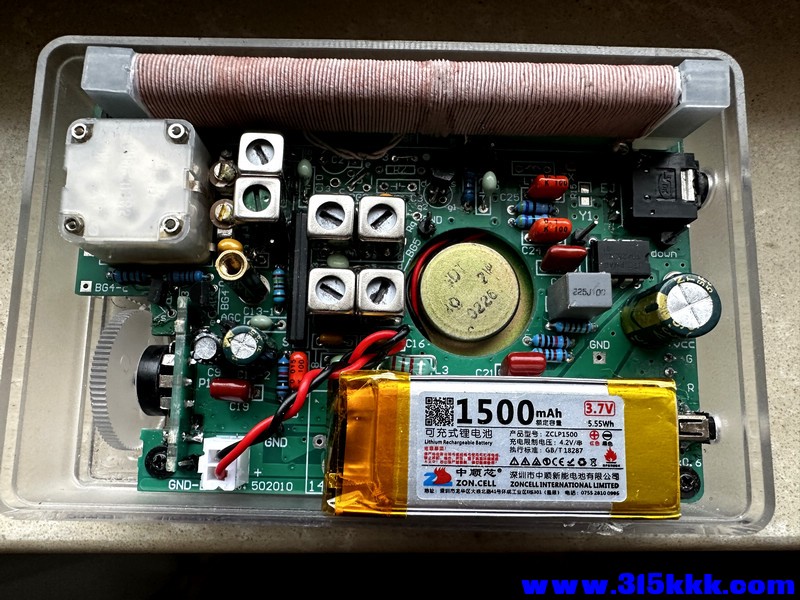

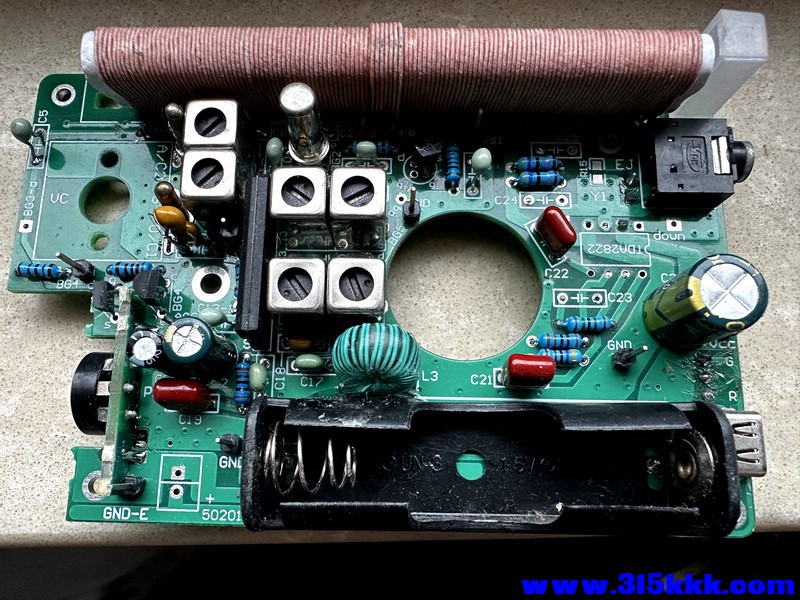

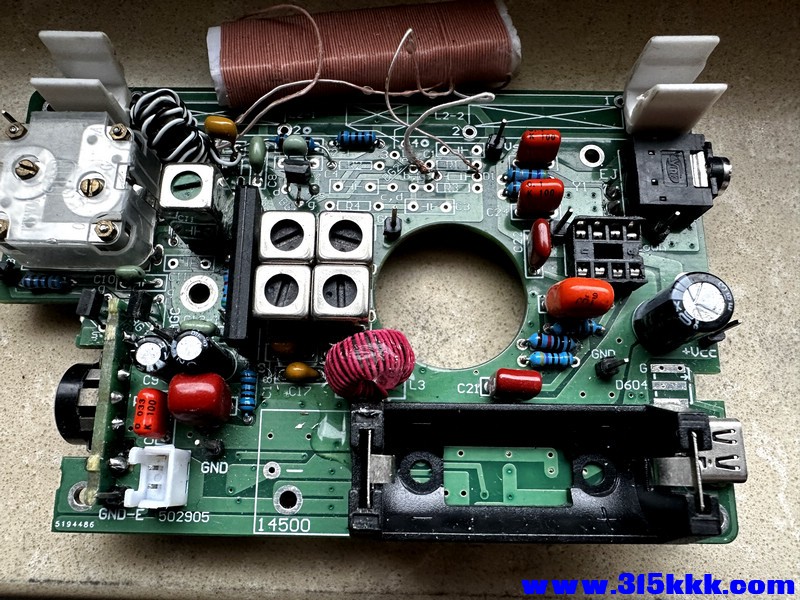

　　如果使用14500這種大小與5號電池尺寸兼容的鋰電池，可以焊上一個市售的電池座來承載電池，16340電池也是如此。502010（也可能標爲201050等等）軟包電池不適用電池座，通過一個插座接入，並直接放置在PCB上。

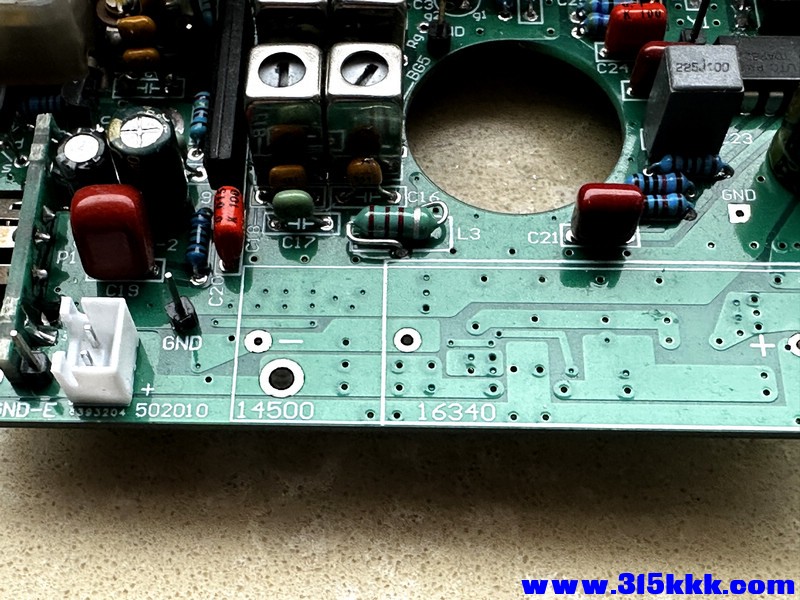

    PCB正面的電池區：

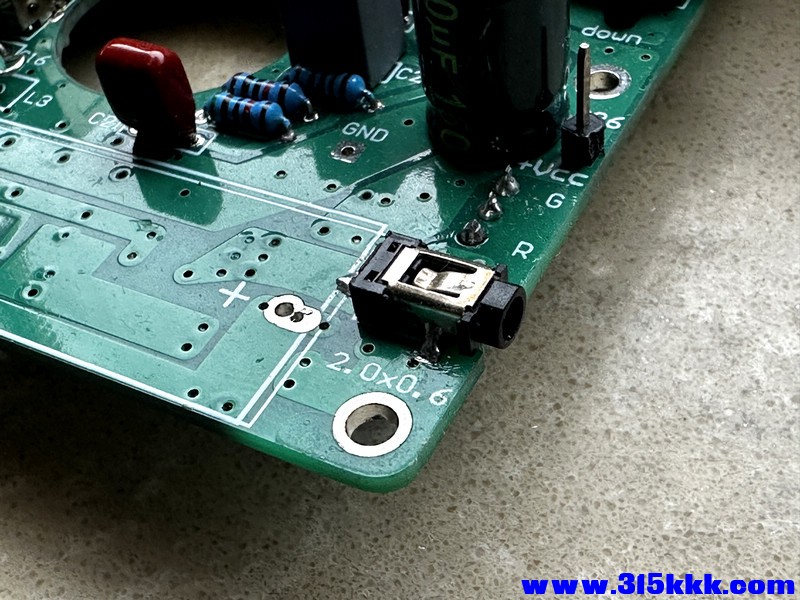

    充電接口：


　　充電接口采用了2.0x6.0形式的貼片圓柱形電源插座，從前主要用於諾基亞手機上，現在取它的形式簡單，塑料機殼上鉆一個圓孔便可，不必鉆Type-C那樣很困難的異形孔，淘寶上那種多頭的充電綫中包含這類插頭的就很適用。

（待續）

Longshort

小結／注釋

　　１）兩塊集成電路在使用前，建議都用相應脚數的插座先焊上，以便選擇滿意的芯片。
　　２）高／中頻電路LA1600，混頻噪聲有大有小，需多加選擇。pin6無信號電壓為<0.3V為優，測量脚記號AGC。
　　３）音頻功放選擇pin1-pin3（測量脚記號down和up）之間壓差絕對值小於20mV的，以小於10mV為優。
　　４）度盤貼紙上有三個三角形標記，分別是紅色的535KHz與1605KHz位置、綠色的927KHz中點位置，可依此進
　　　　行統調，測量點標記為OSC，可在這裏接出到示波器顯示波形與頻率。
　　５）雙聯調諧電容器是CBM-203B2，德生可變電容器不適用。
　　６）調諧變壓器、中周使用K35Q150骨架，本振使用K35Q110骨架，體積均爲7x7x12大小。
　　７）微調電容器均爲CCW12-3型，5pF/25pF。
　　８）優先選用5*13*100mm的錳鋅扁磁棒。
　　９）對照電路總圖，PCB上有（非元件）相關記號的地方，都可以焊上一個杜邦脚作爲測量點，這有助於獲得實
　　　　時數據。
　　１０）注意少量元件是貼片的。


參考資料

１.【轉載／重發】LA1600二三事
２.高／中頻電路： 49_LA1600_C.pdf (138.11 KB, 下载次数: 6)

2026-2-26 13:49 上传

点击文件名下载附件

３.音頻功放電路： 50_TDA2822_TGS.pdf (520.96 KB, 下载次数: 2)

2026-2-26 13:49 上传

点击文件名下载附件

４.充電器： 51_TP4057.pdf (376.28 KB, 下载次数: 2)

2026-2-26 13:49 上传

点击文件名下载附件

５.電池保護： 52_DW06D.pdf (599.8 KB, 下载次数: 2)

2026-2-26 13:49 上传

点击文件名下载附件

６.電路總圖： 27_2P3-5-039i.pdf (597.93 KB, 下载次数: 5)

2026-2-26 13:49 上传

点击文件名下载附件

７.PCB文件： 53_2P3-4fd-Dm.rar (24 KB, 下载次数: 6)

2026-2-26 13:49 上传

点击文件名下载附件

８.度盤貼紙文件： 00_2P3度盤２.rar (32.4 KB, 下载次数: 2)

2026-2-26 13:51 上传

点击文件名下载附件

（結束）
