求杜绝611——1的电路图与印刷电路板

海洋DB · 发表于 2025-9-26 15:11:50

95147 发表于 2025-9-26 09:11
再请教一下，中放的耦合电解电容是用普通的就行，还是需要用高频电解电容？或者用音频专用的？ ...

电解电容普通的即可。

95147 · 发表于 2025-9-26 16:14:36

海洋DB 发表于 2025-9-26 15:11
电解电容普通的即可。

好的，谢谢！

95147 · 发表于 2025-9-28 23:22:32

海洋DB 发表于 2025-9-26 06:18

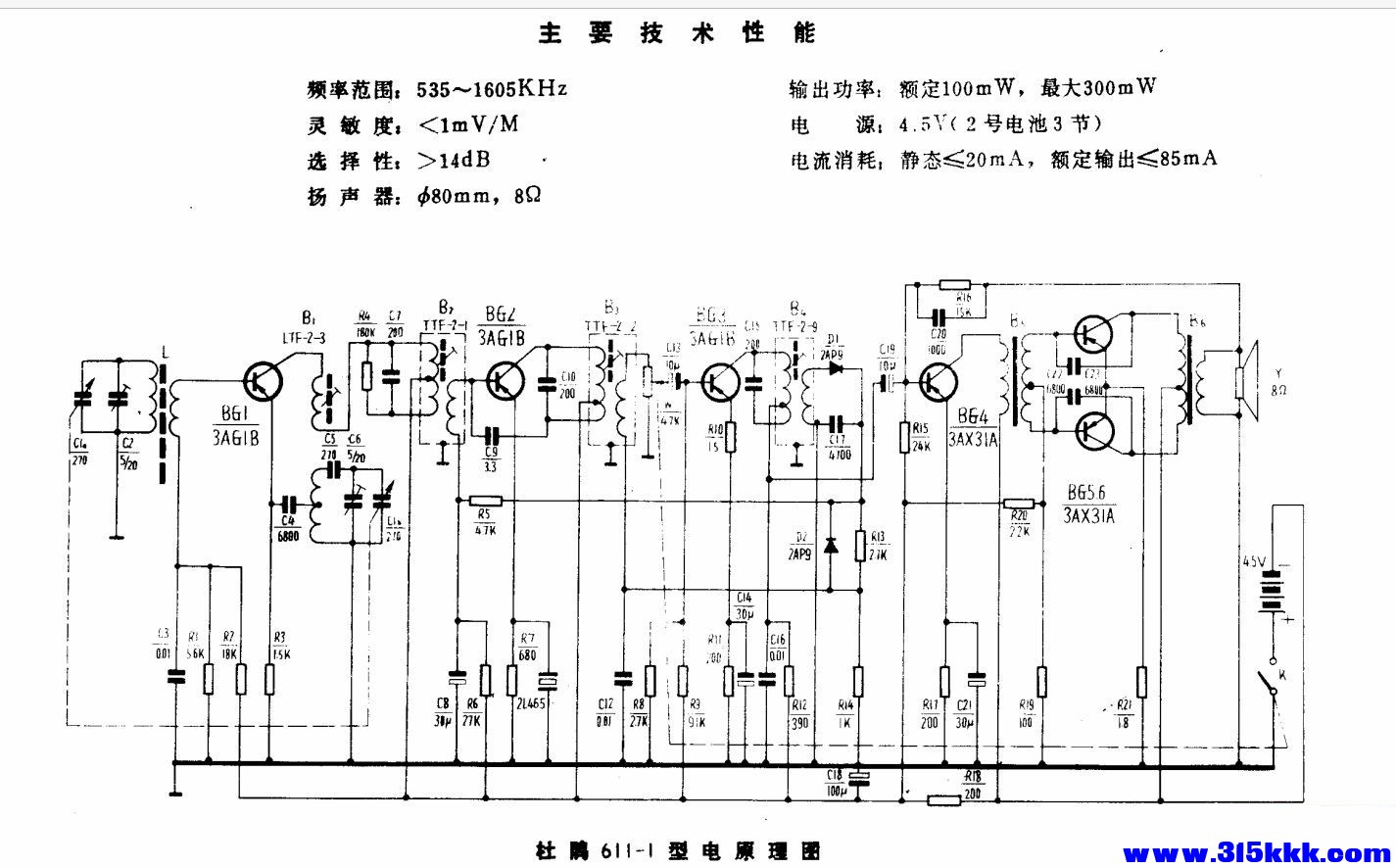

发现一个问题，电路图的BG3前面是电解电容C11，印刷电路板上标的是C13，印刷电路板上找不到C11

海洋DB · 发表于 2025-9-29 07:12:28

没有实际处理过实机，没有注意SCH与PCB之间的差异；原来图纸与实物之间错误不少……


w3741399 · 发表于 2025-10-2 22:30:10

应该是杜鹃吧？

w3741399 · 发表于 2025-10-2 22:31:33

看看中周里面的小电容是不是漏电变值了？

95147 · 发表于 2025-10-2 23:05:42

w3741399 发表于 2025-10-2 22:30
应该是杜鹃吧？

是，居然打错字了，

95147 · 发表于 2025-10-2 23:06:16

w3741399 发表于 2025-10-2 22:31
看看中周里面的小电容是不是漏电变值了？

有什么检查方法吗？

95147 · 发表于 2025-10-2 23:46:00

海洋DB 发表于 2025-9-26 06:18

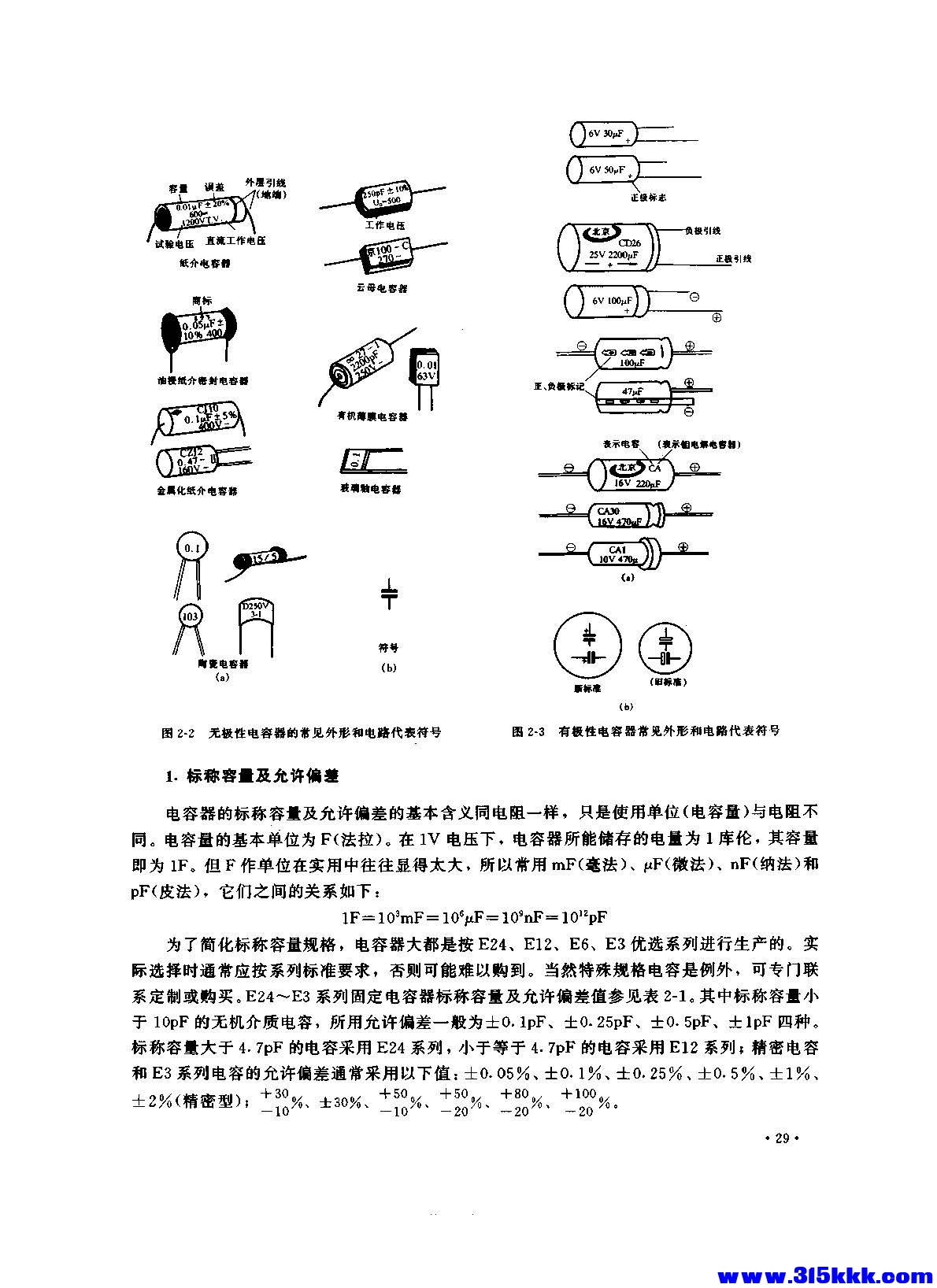

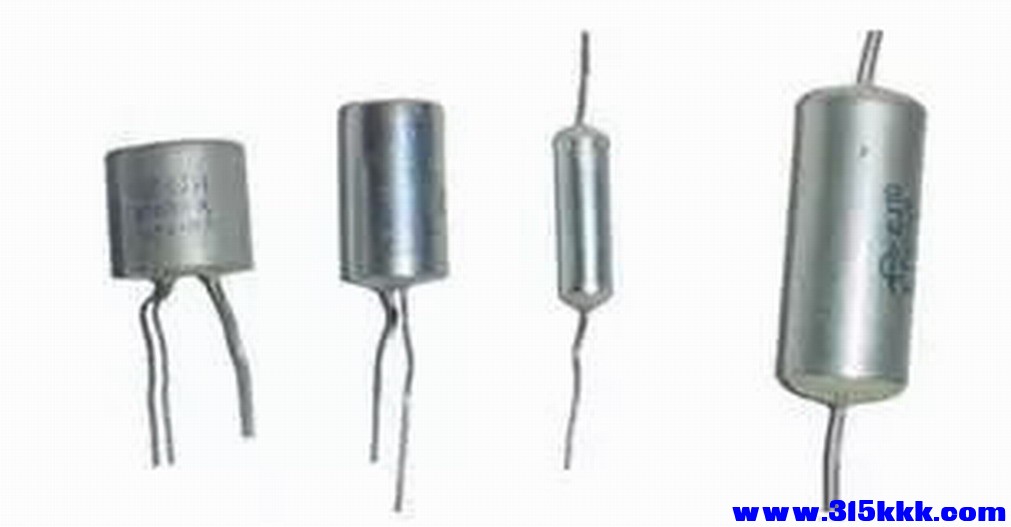

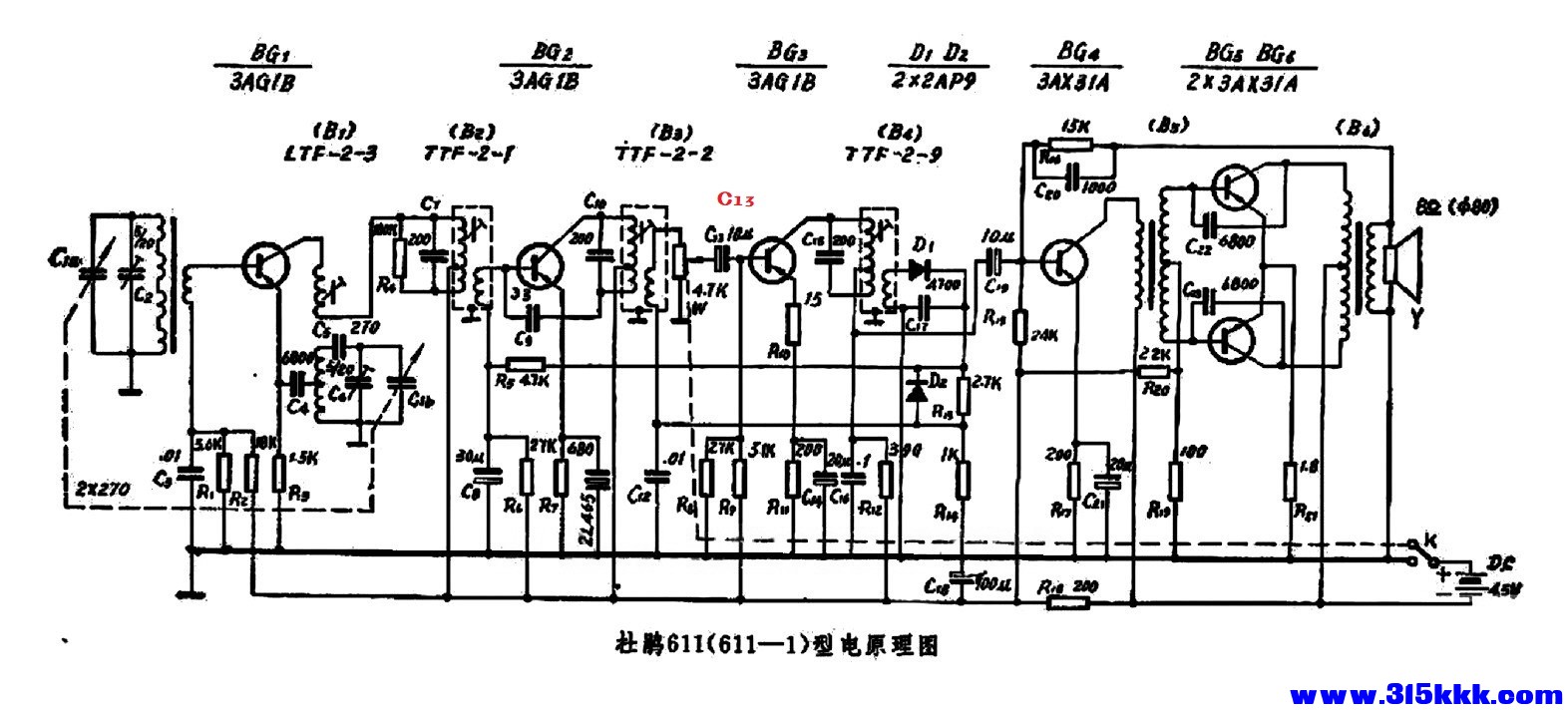

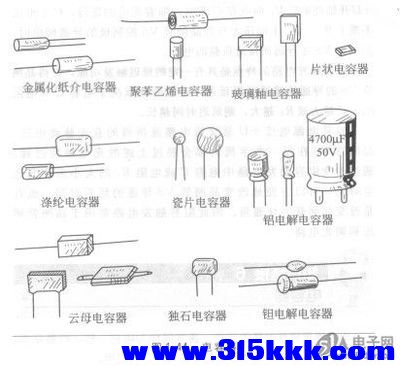

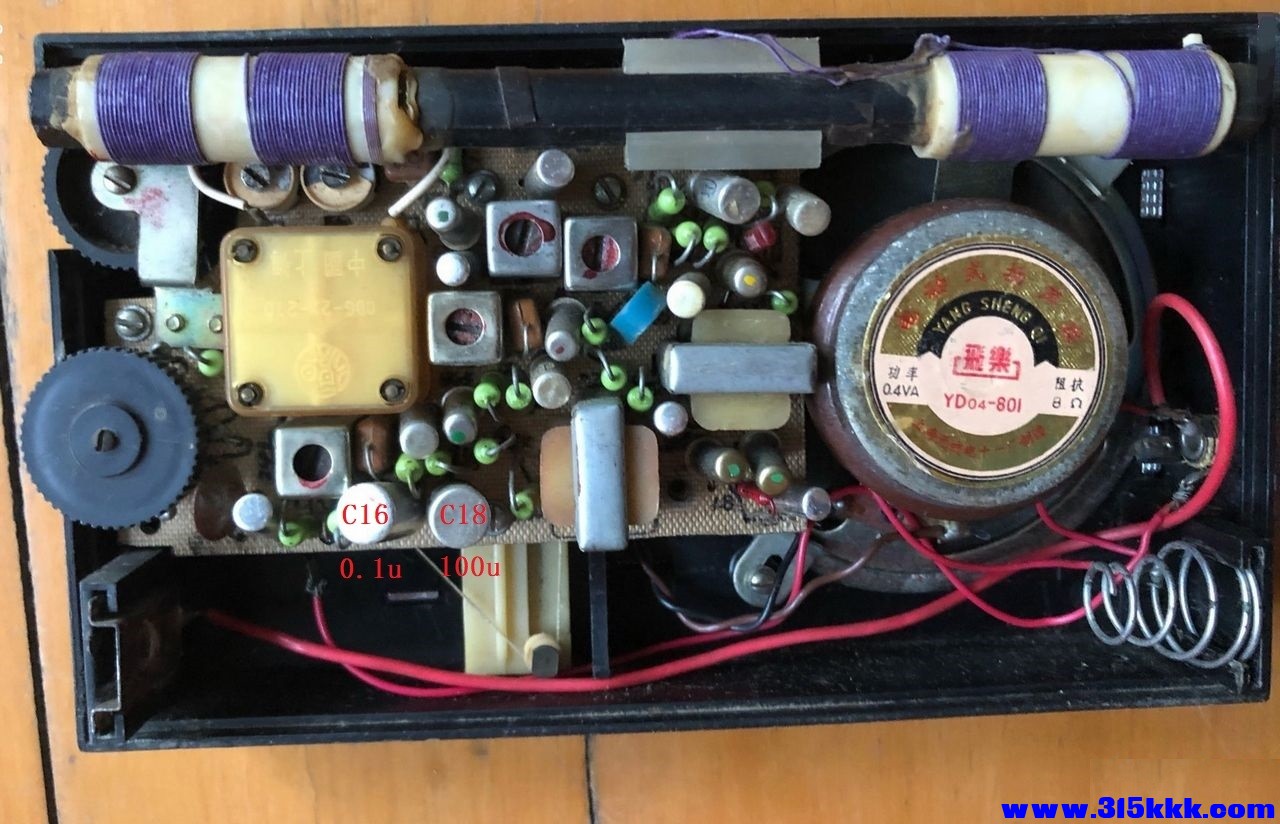

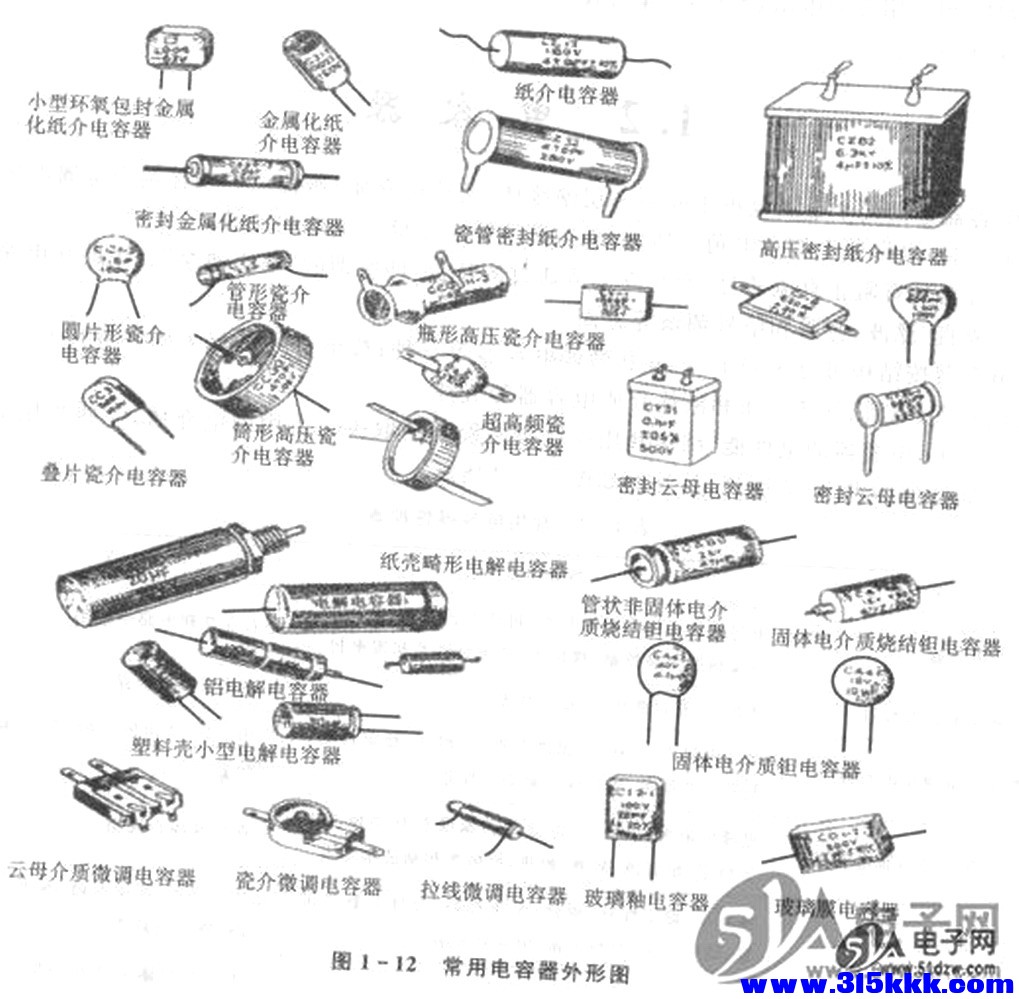

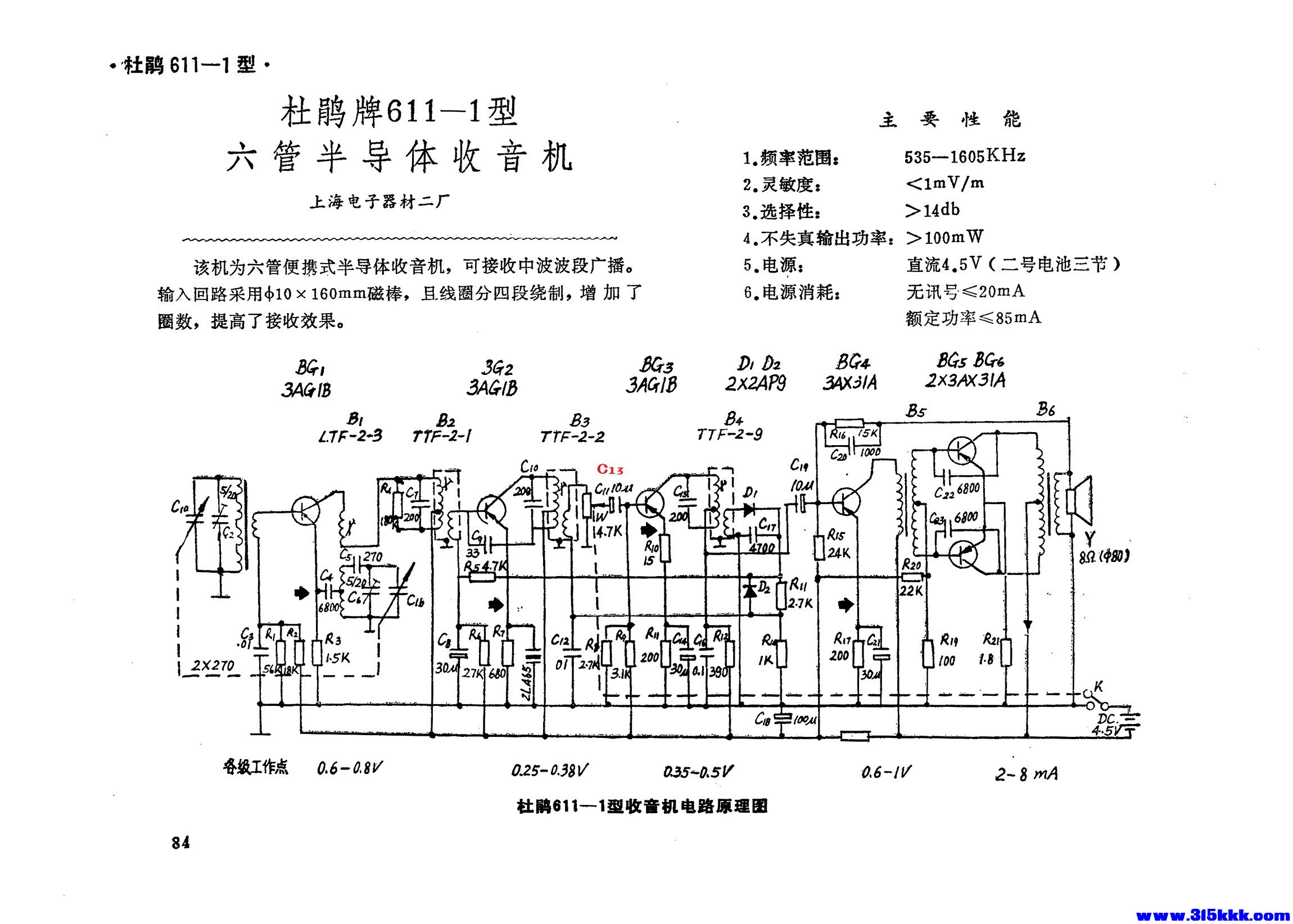

第一个版本的电路图的确不准，C16标称0.01，后面的电路图标称0.1，实际收音机上是0.1，另外，此电容在电路图上显示为非电解电容，但是我看到的是金属外壳圆柱外型，与电解电容一个样子，不知道更换时，应该换一个电解电容，还是换一个什么样的电容，C18拆下来测量，一点容量也没有了

海洋DB · 发表于 2025-10-3 09:38:58

本帖最后由海洋DB 于 2025-10-3 09:48 编辑

95147 发表于 2025-10-2 23:46
第一个版本的电路图的确不准，C16标称0.01，后面的电路图标称0.1，实际收音机上是0.1，另外，此电容在电 ...
