FM天线可否这样做？

quexing · 发表于 2025-10-9 12:05:10

记得第一台电视是乐声的17寸黑白电视，当时已经有U段的，配置了一个圆圈的天线，现在简易意见，FM收音机频段可不可以这样做？尺寸怎么计算？

95147 · 发表于 2025-10-9 15:18:59

FM应该还是拉杆天线吧，不过早前的是两根拉杆天线，后期有的电视机只有一根拉杆天线

quexing · 发表于 2025-10-9 15:31:21

95147 发表于 2025-10-9 15:18
FM应该还是拉杆天线吧，不过早前的是两根拉杆天线，后期有的电视机只有一根拉杆天线 ...

刚刚随意用1.5平方的电线做了一个，没任何反应，不做了，订购一条窗外的天线。看看有没有改善。

95147 · 发表于 2025-10-9 16:55:39

quexing 发表于 2025-10-9 15:31
刚刚随意用1.5平方的电线做了一个，没任何反应，不做了，订购一条窗外的天线。看看有没有改善。 ...

还是八木天线效果好，缺陷是尺寸大，方向尖锐，要是中国的调频规定在150M~200MHz的范围就好了，天线尺寸会小很多，方便很多

Longshort · 发表于 2026-2-23 17:01:51

從道理上講應該也可以做，用粗銅綫繞一個單層空心綫圈，電感量約122nH，配諧電容22pF，阻抗大約300歐姆，直接并聯到場管的柵極-源極，就可以充當天綫，原理和中短波的磁棒天綫是一樣的。

quexing · 发表于 2026-2-23 20:43:16

Longshort 发表于 2026-2-23 17:01
從道理上講應該也可以做，用粗銅綫繞一個單層空心綫圈，電感量約122nH，配諧電容22pF，阻抗大約300歐姆，直 ...

前辈，多点来指导，，，，，

Longshort · 发表于 2026-2-24 07:56:40

quexing 发表于 2026-2-23 20:43
前辈，多点来指导，，，，，

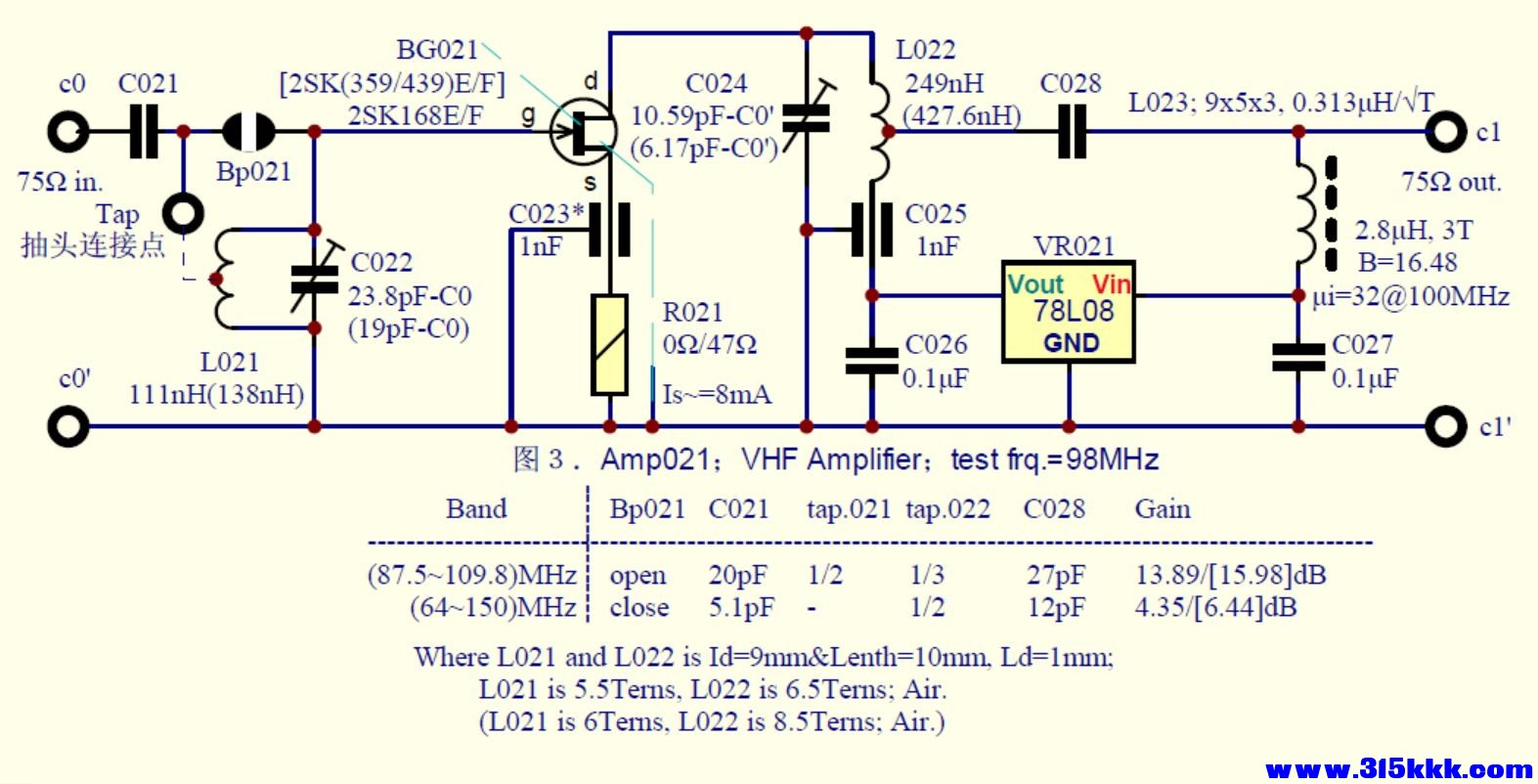

這是我的一個VHF放大器電路，有兩種覆蓋範圍的數據可選擇。實物中的電路板是用於天綫放大器屏蔽盒中的。如果用於直接接收電磁波，那麽輸出部分一定要加屏蔽，L021則外露，C021不必使用，在城市地區很容易收到足夠强度的調頻信號。供參考。


刘老根 · 发表于 2026-2-24 08:38:45

很厉害啊！

qlzh · 发表于 2026-2-26 14:51:42

据说市场上卖的001天线用于FM很不错。

quexing · 发表于 2026-3-20 21:55:44

Longshort 发表于 2026-2-24 07:56
這是我的一個VHF放大器電路，有兩種覆蓋範圍的數據可選擇。實物中的電路板是用於天綫放大器屏蔽盒中的。 ...

对于我来说，资料太少了，
