谁有MF47的电路图与印刷电路板？

95147 · 发表于 2025-11-13 23:31:51

可以对照一下电路与元件的分布

quexing · 发表于 2025-11-14 08:32:31

本帖最后由 quexing 于 2025-11-14 08:34 编辑

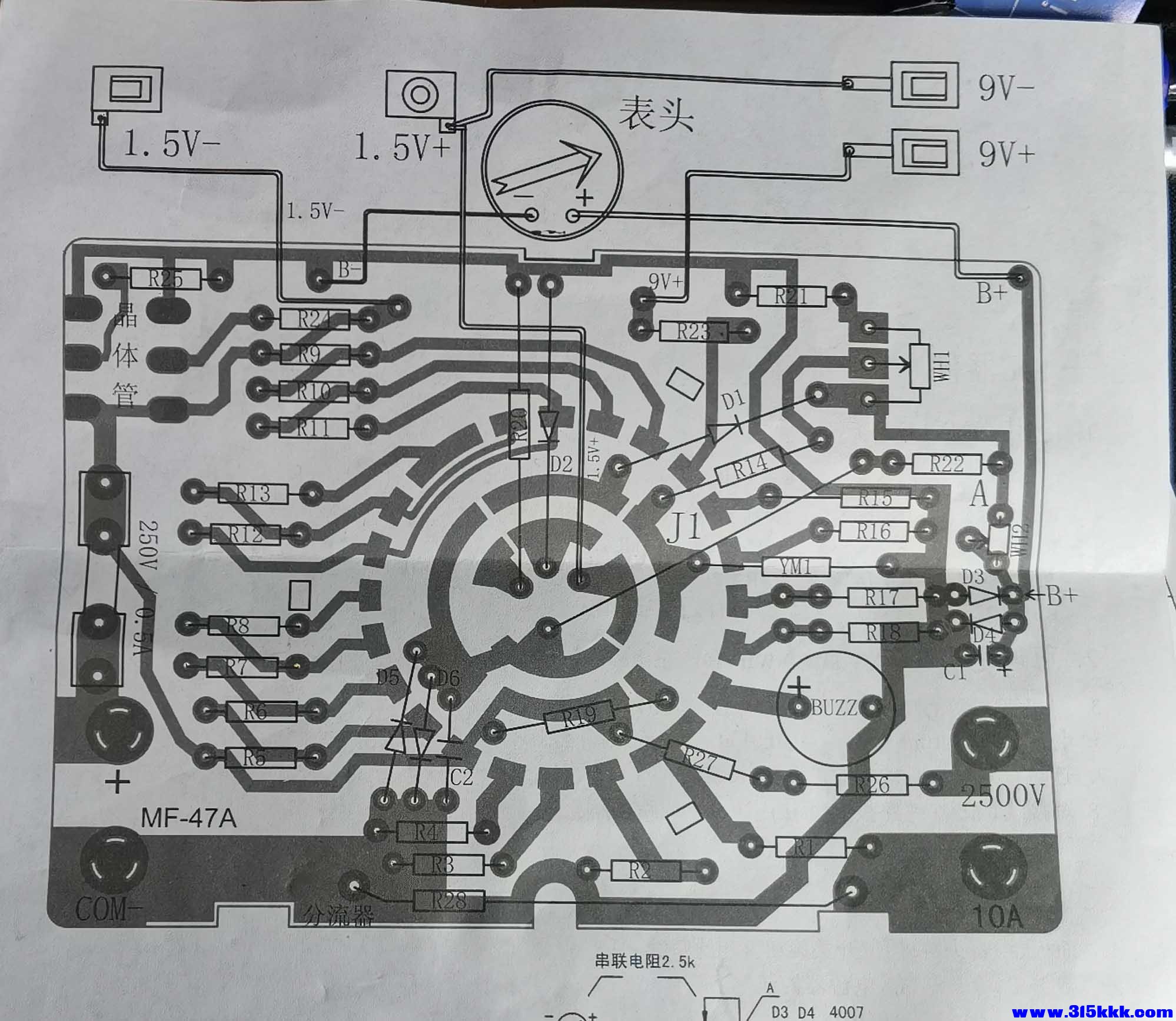

这是实习用的47A，我自己组装过，线路无误。

95147 · 发表于 2025-11-14 09:08:45

谢谢！请教一下，电流档走哪些通路？看着有点迷惑

quexing · 发表于 2025-11-14 10:50:36

95147 发表于 2025-11-14 09:08
谢谢！请教一下，电流档走哪些通路？看着有点迷惑

电流档是这样走的。

95147 · 发表于 2025-11-14 16:22:22

quexing 发表于 2025-11-14 10:50
电流档是这样走的。

绿线是5毫安档的通路吗？50.5Ω与2.69K串联，再与表头并联？有点眼晕

quexing · 发表于 2025-11-14 17:10:54

95147 发表于 2025-11-14 16:22
绿线是5毫安档的通路吗？50.5Ω与2.69K串联，再与表头并联？有点眼晕

我是用5mA为例，红色线是综合分流器，分走3.8微安。绿色线是电流走向。
