试发个万用表DT9205A电路图

爱好电子者 · 发表于 2020-4-21 23:15:11

本帖最后由爱好电子者于 2020-4-21 23:20 编辑

试发个万用表DT9205A电路图，供参考。

爱好电子者 · 发表于 2020-4-21 23:15:45

看不到图片啊？

bd7jwe · 发表于 2020-4-21 23:33:51

没有看到图片。

爱好电子者 · 发表于 2020-4-22 21:30:57

本帖最后由爱好电子者于 2020-4-22 21:43 编辑

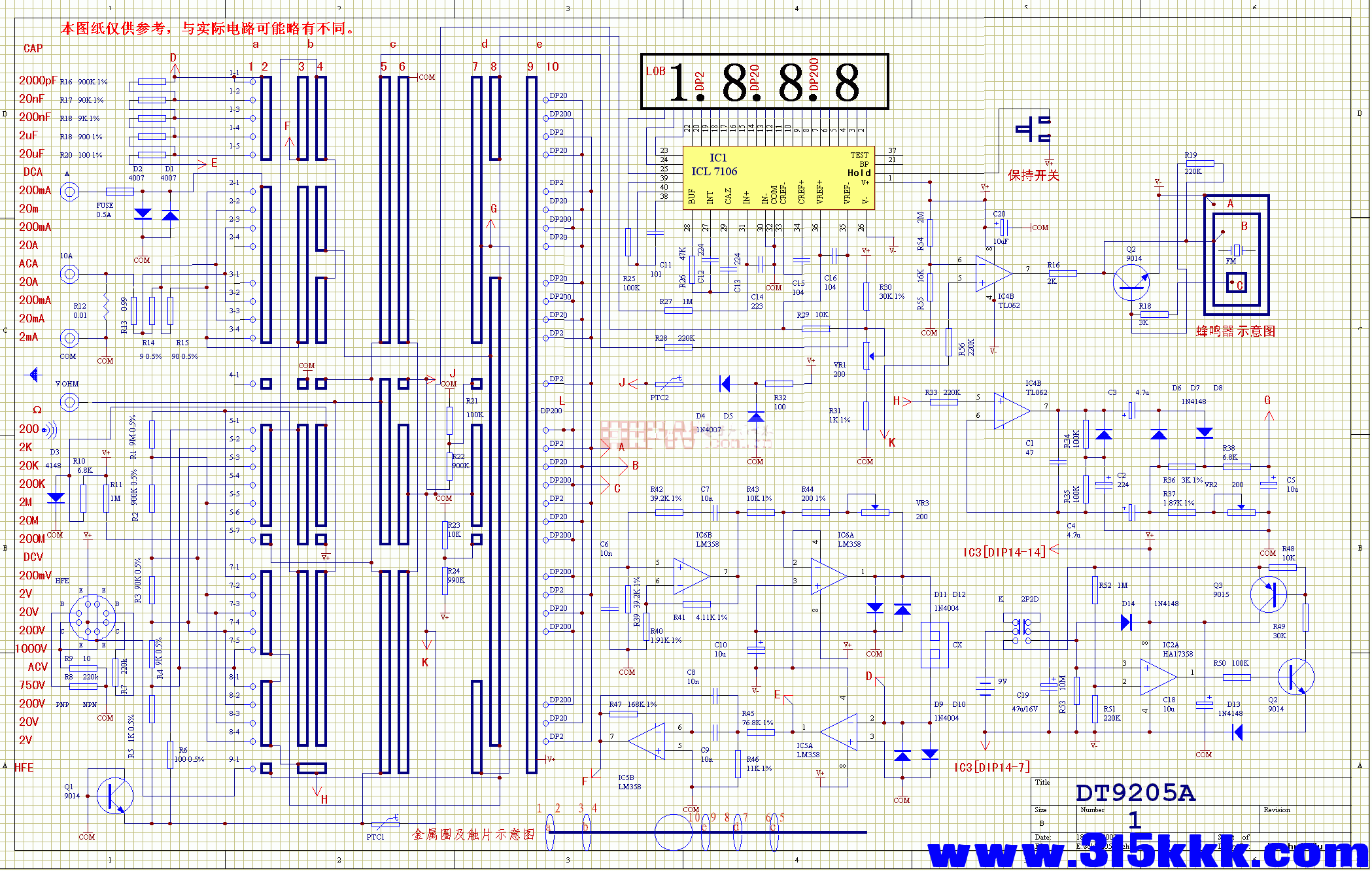

万用表DT9205A电路图这个图可以双击放大观看。

爱好电子者 · 发表于 2020-4-22 21:34:06

本帖最后由爱好电子者于 2020-4-22 21:41 编辑

bd7jwe 发表于 2020-4-21 23:33
没有看到图片。

第一次发图片没成功，上面的电路图可点击放大观看。

扒衣广场 · 发表于 2020-4-22 22:17:02

楼主的知识渊博，加分点赞。

扒衣广场 · 发表于 2020-4-25 00:24:37

谢谢加分。
