简易中波环形天线的制作

环形天线十分传统，但有助于排除电场干扰（图1）

在各种电场干扰日益严重的城市环境，环形天线多少可以改进中波的收听水平。这是选用的铝塑管（图2）

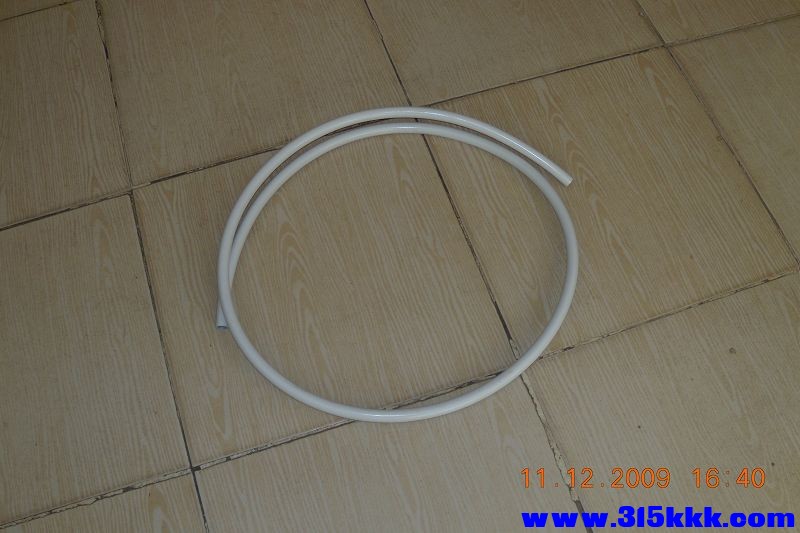

考虑到制作一个操作简易的电容电感连体环形天线，购买2米的铝塑管，其环直径大约64厘米（图3）

土法上马，采用大盆进行圆形校正（图4）

购买一个穿线盒，穿线夹，安装好BNC/Q9座子（图5）

用穿线钢丝牵引普通花线8圈为初级线圈（电感约130uH),分别连接可变电容（550pF)的动片和定片。另外，牵引1圈细线为次级线圈，分别连接到BNC/Q9座子的心端和地端（图6）

我爱数码

调谐部分的正面（图7）


调谐部分的反面（图8）

成品（图9）中波的覆盖频率大致为600-1500kHz。如果采用7圈初级线圈和730pF以上的可变电容，则可覆盖中波频率。


连接车机（图10），没有天线外接的收音机，感应耦合也十分奏效。


谢谢，欢迎讨论。
