最近自制的LCR数字电桥

[复制链接]
  • TA的每日心情
    开心
    7 小时前
  • 1

    主题

    167

    回帖

    4068

    积分

    金牌会员

    积分
    4068

    最佳新人推广达人

    发表于 2025-11-5 15:30:41 | 显示全部楼层
    c30作了校准.
    0.3M及3M档校准中发现不正常,无法正常完成,勉强做了.感觉电路哪里还有故障.
    下面的测试都是自动档完成的.
    大多数测量档位都比最佳档位小一档.如250欧在30欧档.

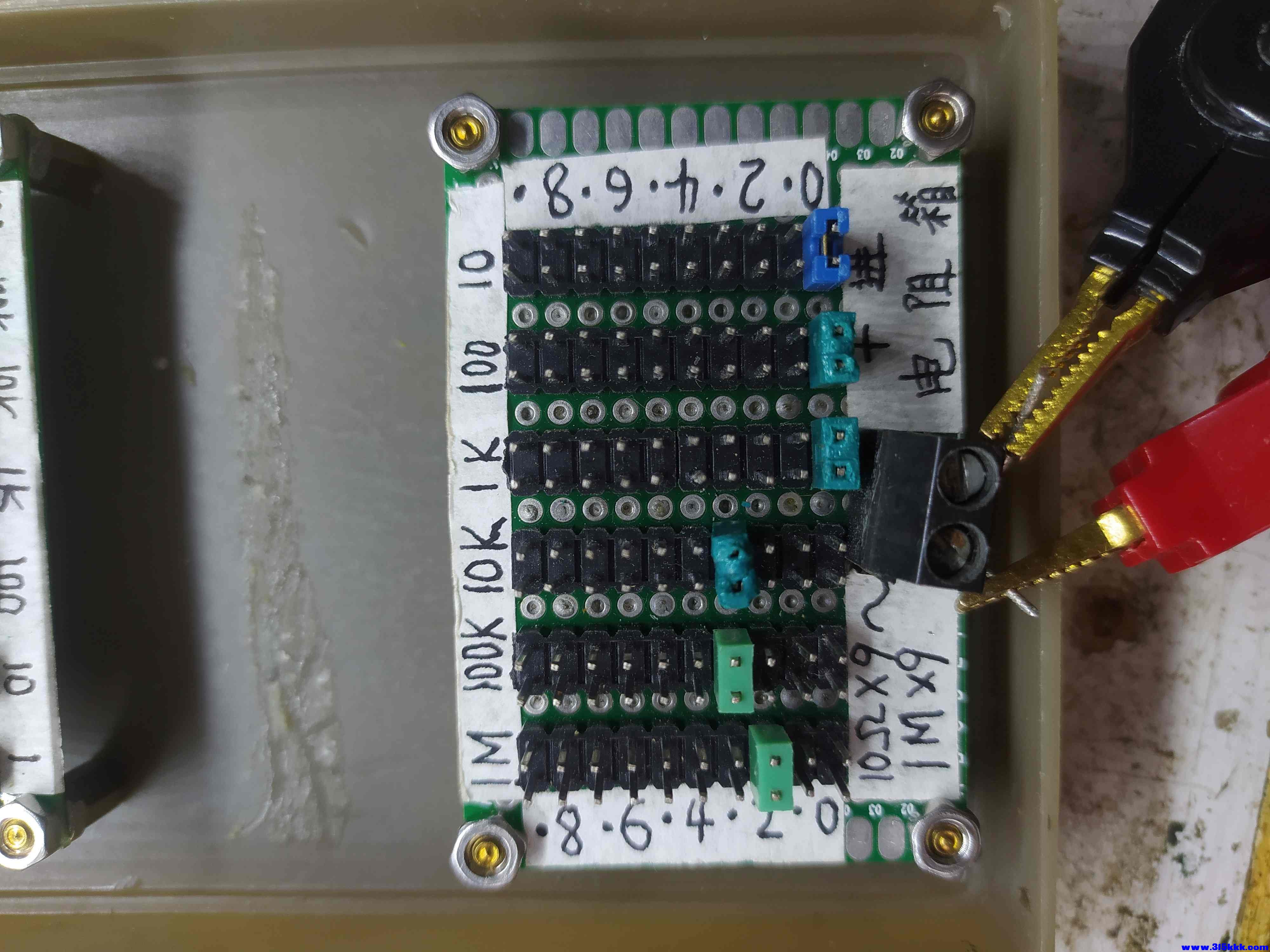

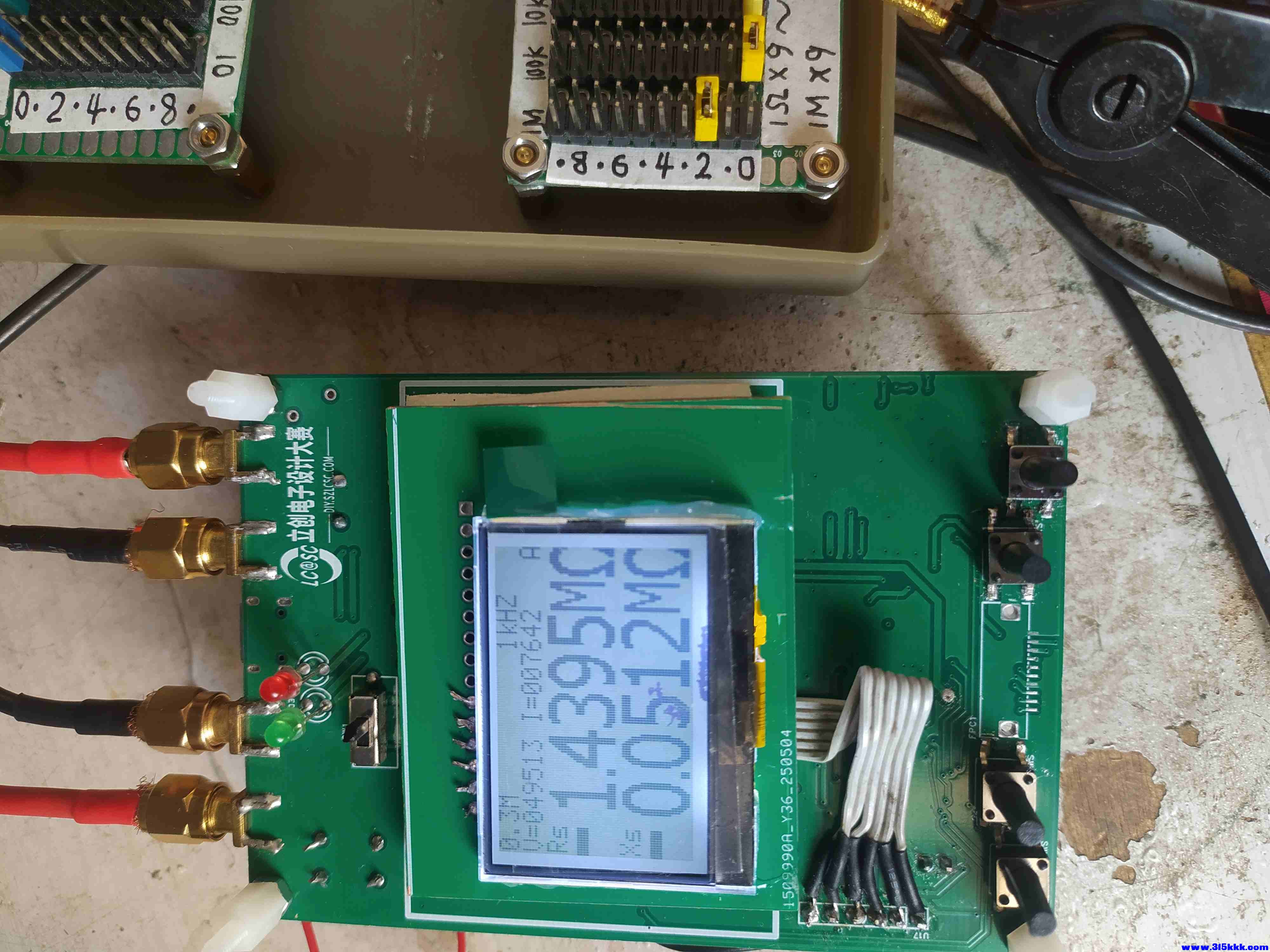

    2M电阻自动档无法识别,人工切换到3M档就识别了.
    测量点的波形并不总是正弦波.
    比如0.3欧档测10毫欧电阻上的波形就是半波.
    但测量是准的.也不知是否正常.
    现在的情况是,作毫欧表和电池内阻测试仪非常好用.

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有账号?立即注册

    ×
    回复

    使用道具 举报

  • TA的每日心情
    开心
    7 小时前
  • 1

    主题

    167

    回帖

    4068

    积分

    金牌会员

    积分
    4068

    最佳新人推广达人

    发表于 2025-11-5 15:40:02 | 显示全部楼层
    本帖最后由 wangqibiao 于 2025-11-5 15:48 编辑

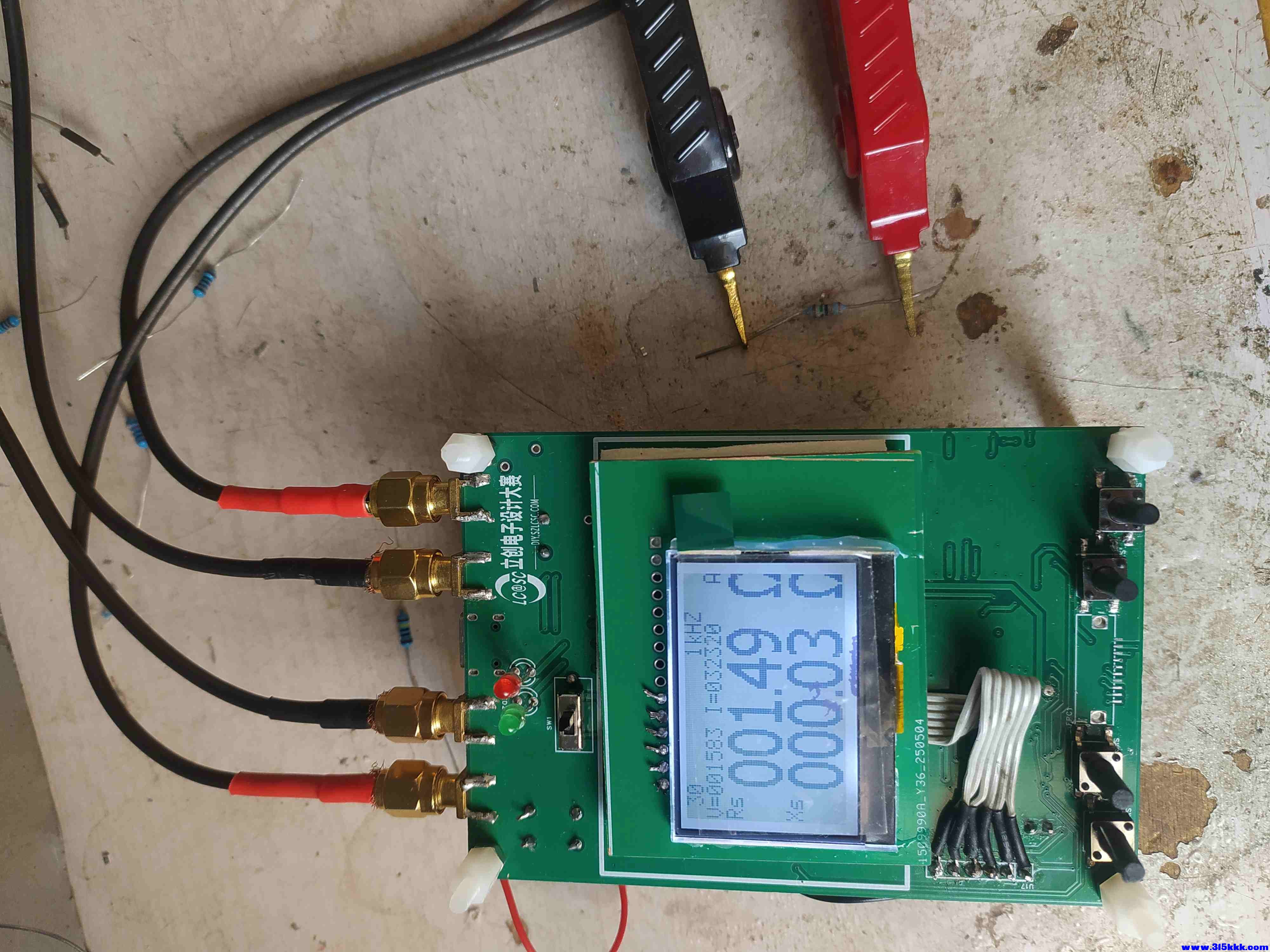

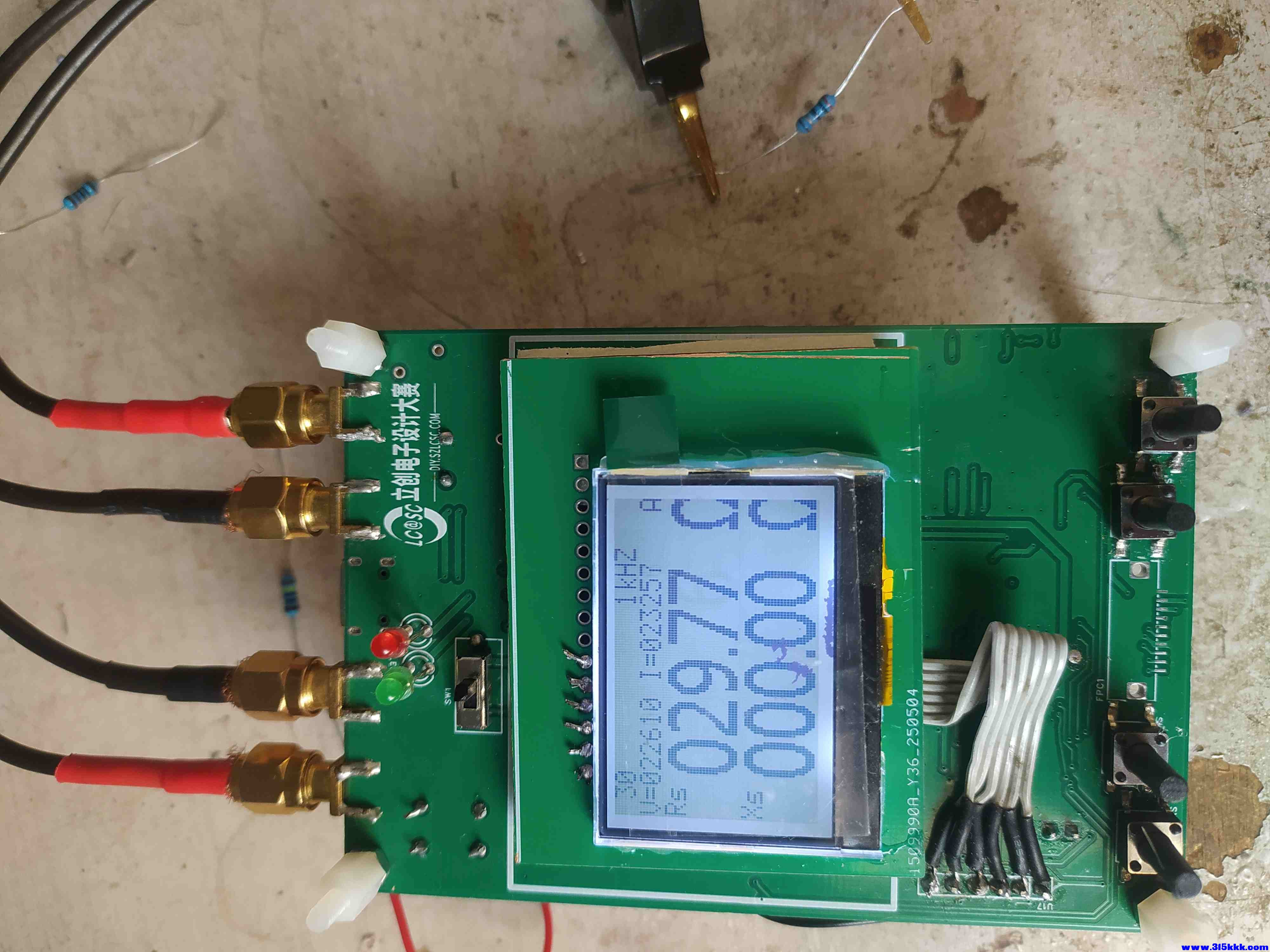

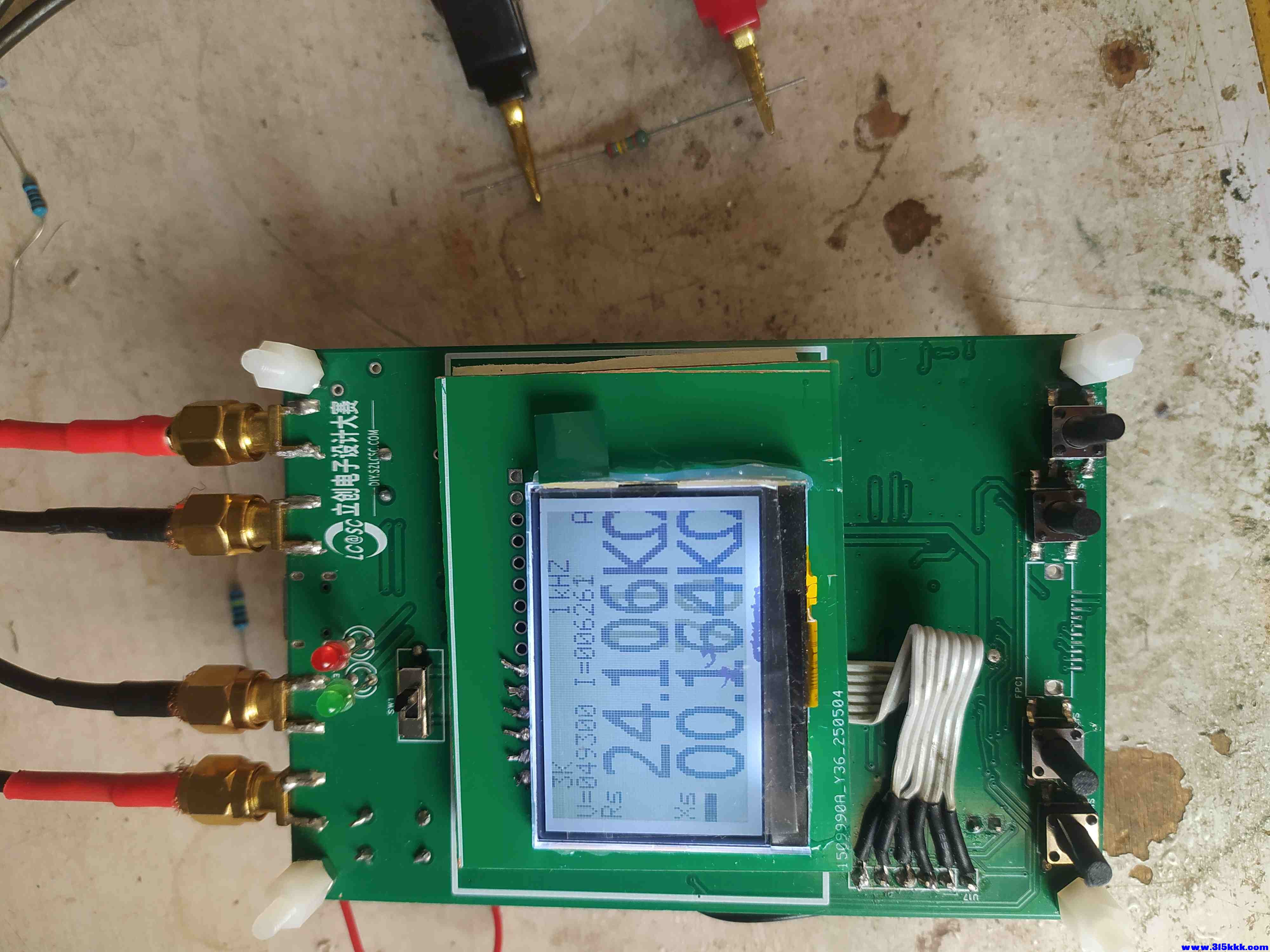

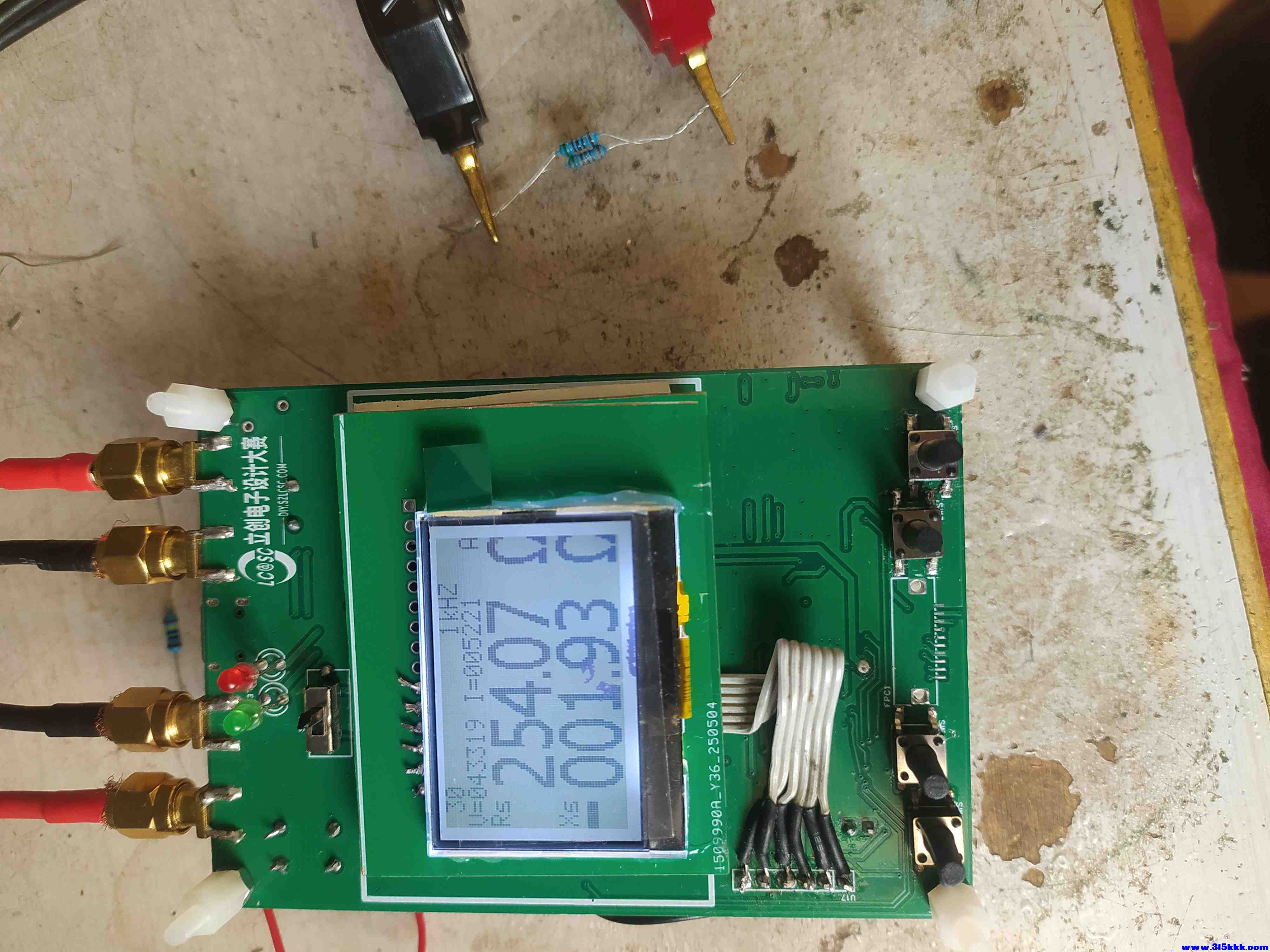

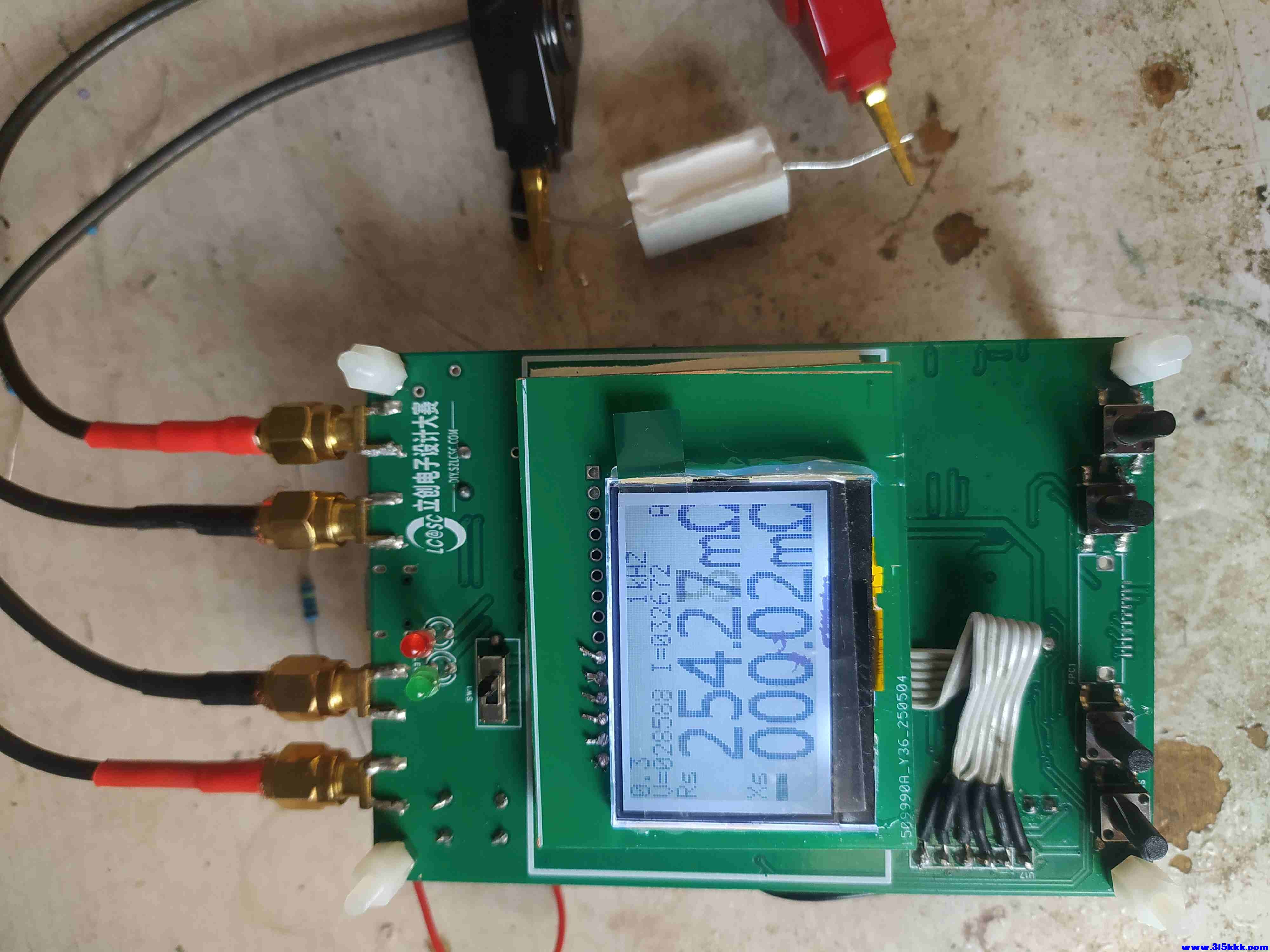

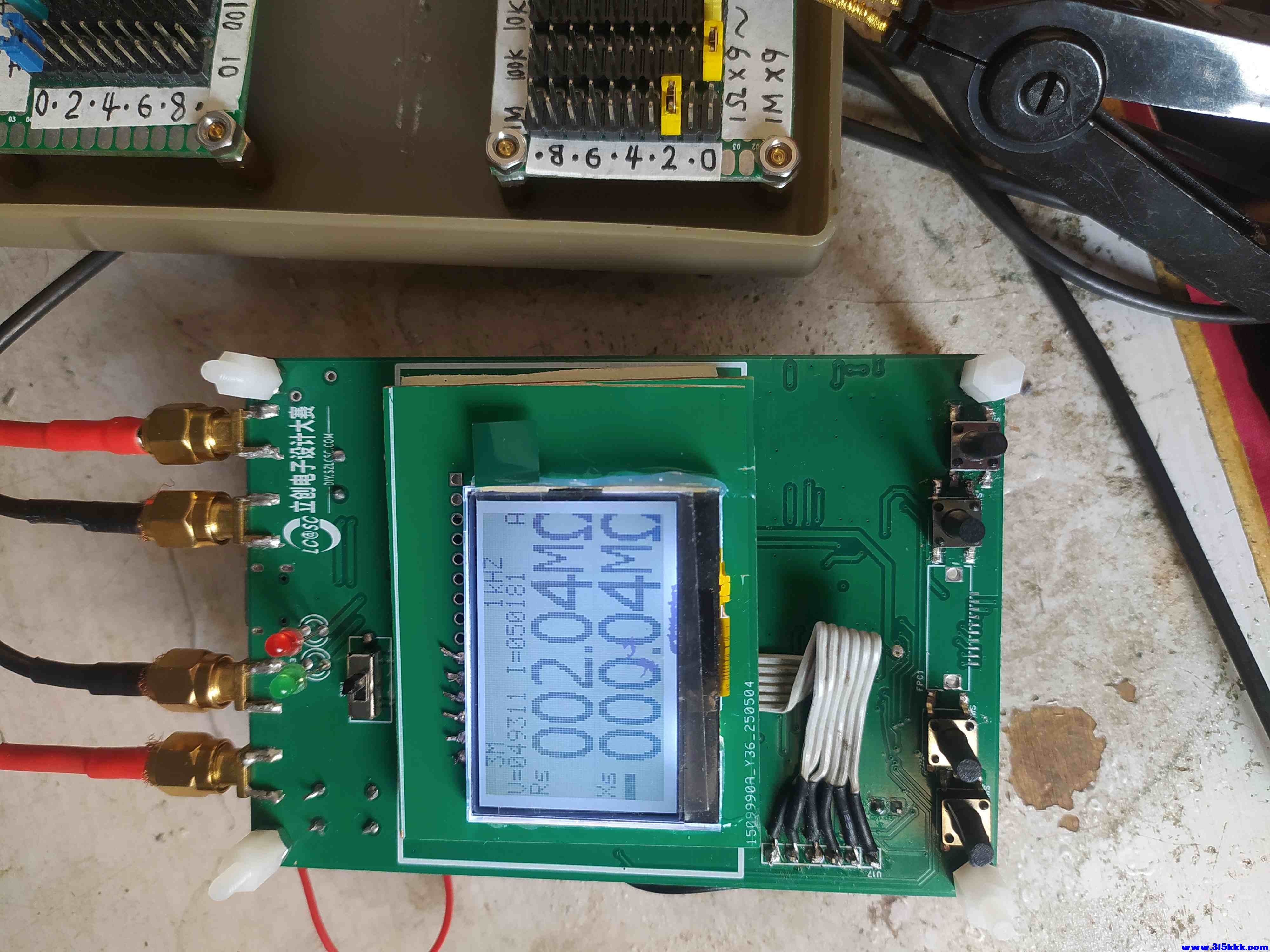

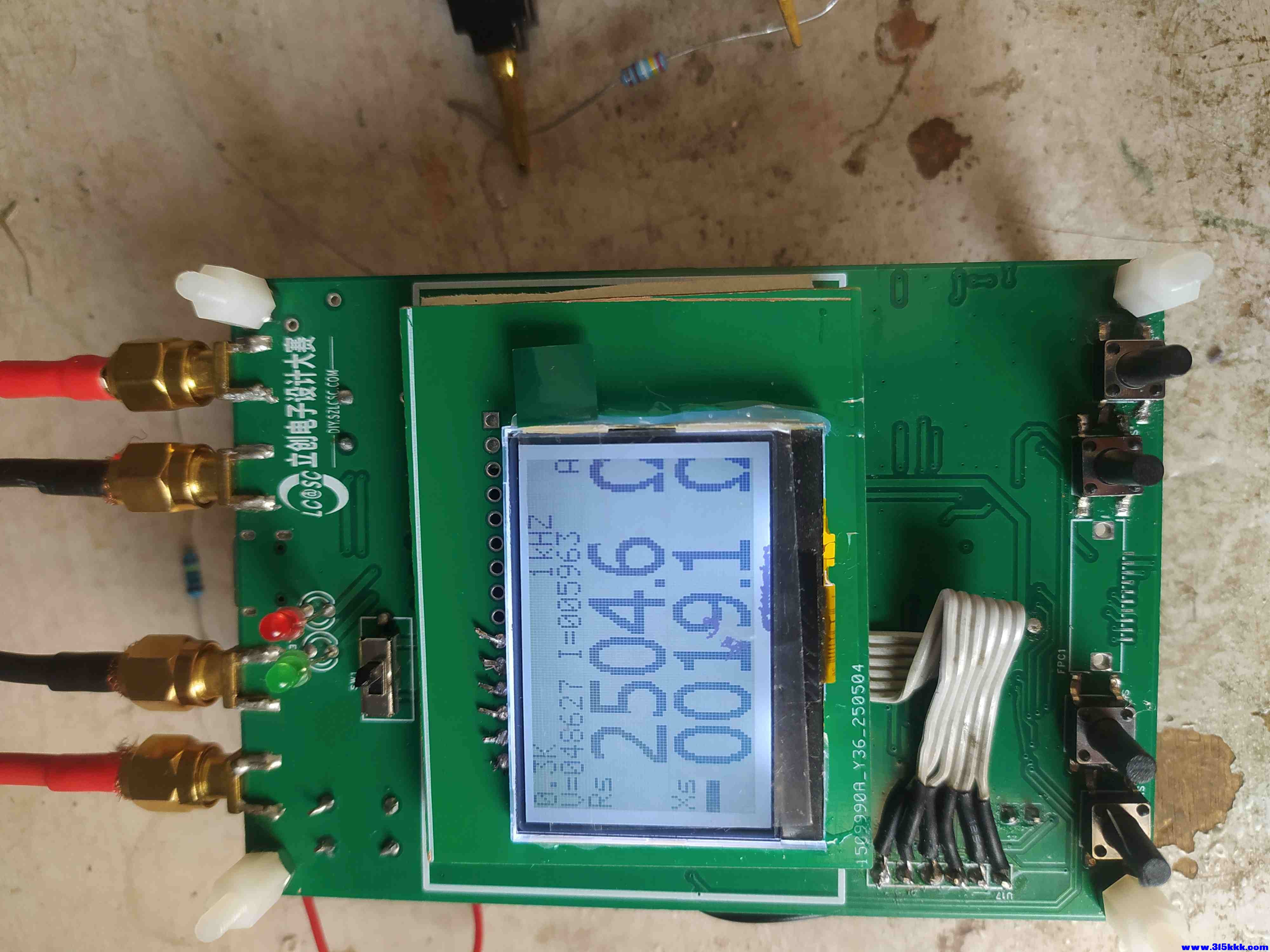

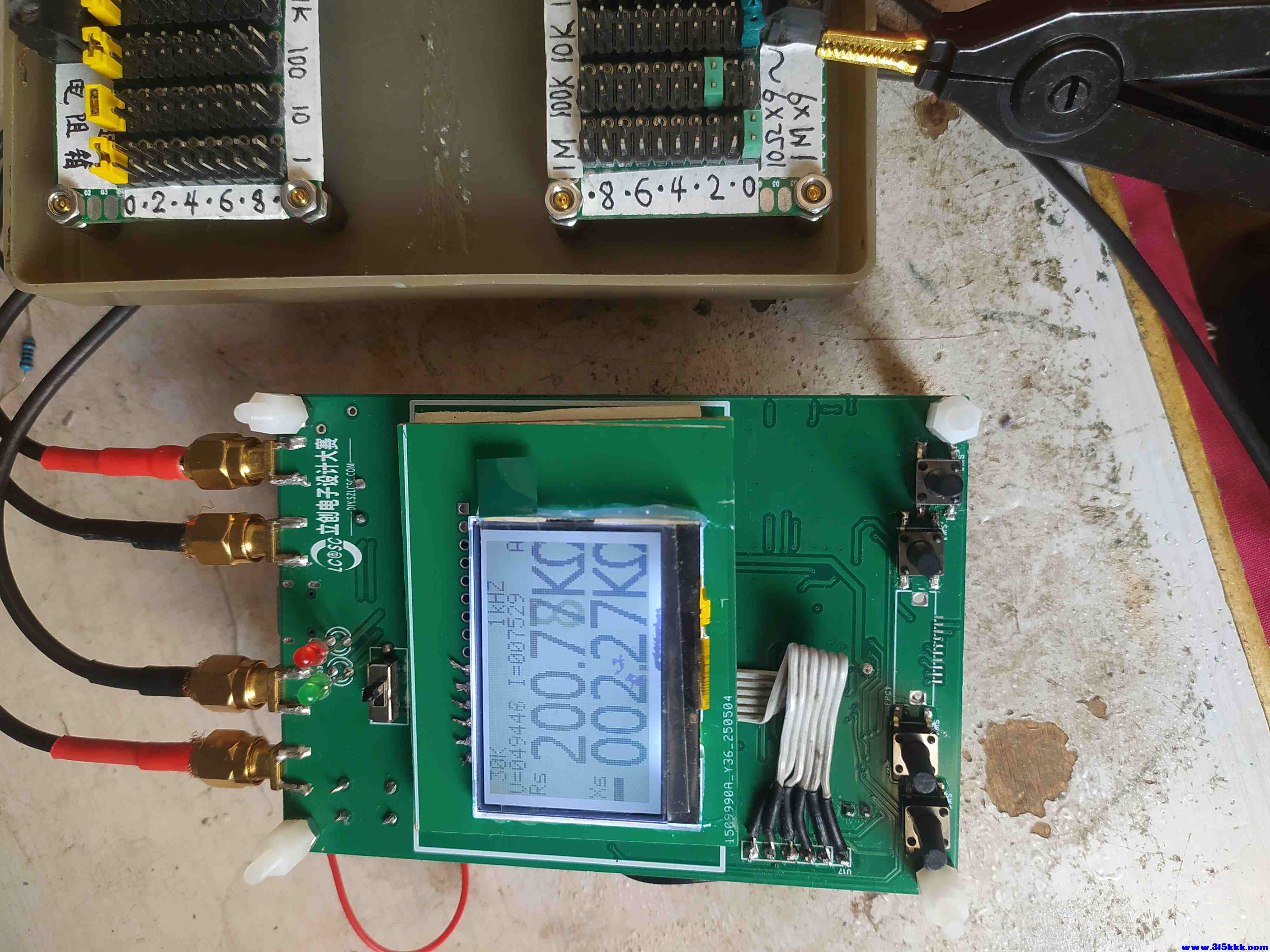

    图中,测量的电阻分别是,250毫欧,1.5欧,30欧,250欧,2.5k,24k,200k.2M.
    最后一图弄错了.重发.

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有账号?立即注册

    ×
    回复

    使用道具 举报

    该用户从未签到

    1

    主题

    51

    回帖

    1843

    积分

    高级会员

    积分
    1843
     楼主| 发表于 2025-11-5 17:37:07 | 显示全部楼层
    wangqibiao 发表于 2025-11-5 15:30
    c30作了校准.
    0.3M及3M档校准中发现不正常,无法正常完成,勉强做了.感觉电路哪里还有故障.
    下面的测试都是自 ...

    0.3欧档测10毫欧电阻上的波形就是半波肯定是不正常的,建议再切换到30欧,夹住33.3欧电阻对比下两路放大电路,看看哪里出现的偏差,只有两路信号偏差很小才是正常的



    夹子短路和开路U20.1都不应该有高频振荡,如果有高频振荡可以调整下那个C25 10PF电容的大小。


    这个表档位设置的不怎么合理,0.3欧测量范围是1毫欧到300毫欧,3欧测量范围是1毫欧到3欧,30欧测量范围10毫欧到300欧,0.3千欧测量范围0.3千欧到3千欧,一直到3M欧测量范围都是比显示档位大10倍。

    评分

    参与人数 1贡献 +30 收起 理由
    wangqibiao + 30 赞一个!

    查看全部评分

    回复

    使用道具 举报

  • TA的每日心情
    开心
    7 小时前
  • 1

    主题

    167

    回帖

    4068

    积分

    金牌会员

    积分
    4068

    最佳新人推广达人

    发表于 2025-11-6 14:47:49 | 显示全部楼层
    本帖最后由 wangqibiao 于 2025-11-6 14:50 编辑

       0,3M及3M有硬件故障.技术所限暂时排除不了.其他档位可以正常工作.
    电容测量mF档测1000uF电容显示0.10000mF.小数点应右移一位.不知是否本机故障.请楼主查证.
    本人机子的LCD的显示需要调整一下,烦请楼主给发修改后的固件.
    回复

    使用道具 举报

    该用户从未签到

    1

    主题

    51

    回帖

    1843

    积分

    高级会员

    积分
    1843
     楼主| 发表于 2025-11-6 19:08:41 | 显示全部楼层
    wangqibiao 发表于 2025-11-6 14:47
    0,3M及3M有硬件故障.技术所限暂时排除不了.其他档位可以正常工作.
    电容测量mF档测1000uF电容显示0.10000 ...

    感谢反馈,是我把1000UF当成0.1MF了,所以小数点设置错了位置,固件已修改

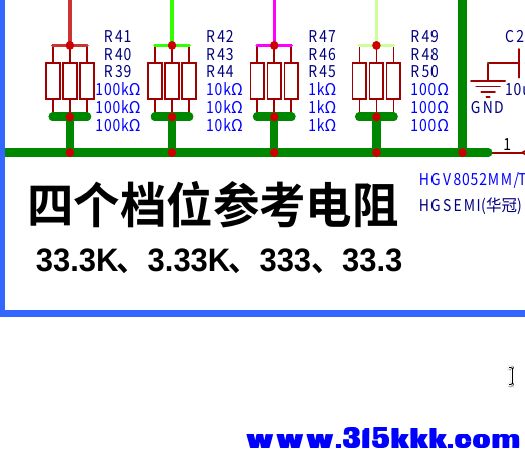

    按理说30K正常,0.3M和3M就该正常,后面这两个档位是档位切换在33.3K参考电阻,分别放大10倍和100倍得到的。

    可以切换到30K档位,夹住33.3K欧电阻,我这用华秋890交流2v档测,夹子的33.3K电阻上电压是0.675V,33.3K参考电阻上电压是0.650V


    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有账号?立即注册

    ×

    评分

    参与人数 1贡献 +30 收起 理由
    wangqibiao + 30

    查看全部评分

    回复

    使用道具 举报

  • TA的每日心情
    开心
    7 小时前
  • 1

    主题

    167

    回帖

    4068

    积分

    金牌会员

    积分
    4068

    最佳新人推广达人

    发表于 2025-11-7 17:26:33 | 显示全部楼层
    现在0.3M档也调好了.
    3M档只在校准点是准的,稍偏一点就不靠谱了.不可思议.
    回复

    使用道具 举报

    该用户从未签到

    1

    主题

    51

    回帖

    1843

    积分

    高级会员

    积分
    1843
     楼主| 发表于 2025-11-7 18:02:57 | 显示全部楼层
    本帖最后由 yjmwxwx 于 2025-11-7 18:14 编辑
    wangqibiao 发表于 2025-11-7 17:26
    现在0.3M档也调好了.
    3M档只在校准点是准的,稍偏一点就不靠谱了.不可思议.
    ...

    我试验了下我这也3M档也测不了3M电阻,记得以前可以测,测3M时候屏幕上第二行I参数大于65535,因为程序用的是定点数,过大会导致溢出变为0,如果又把3M电阻作为参考点校准就测不准别的电阻了,你可以试试用更大电阻作为参考点校准,比如用10M电阻校准。 3M电阻用0.3M档位也可以测。

    现在滤波系数设置的没太多余量,3M档测3M电阻,屏幕第二行的I基本在60000多,如果线再长点就会导致溢出,你试试用大电阻校准能不能用,要是能用我再试试把屏幕第二行这个数字缩小点防止溢出。
    回复

    使用道具 举报

    该用户从未签到

    1

    主题

    51

    回帖

    1843

    积分

    高级会员

    积分
    1843
     楼主| 发表于 2025-11-7 20:08:14 | 显示全部楼层
    wangqibiao 发表于 2025-11-7 17:26
    现在0.3M档也调好了.
    3M档只在校准点是准的,稍偏一点就不靠谱了.不可思议.
    ...

    刚才想了下,如果是我说的这个原因,可以把U20.2放大倍数调小点,比如给R9并联一个1M电阻,这样就不用调整固件了。

    评分

    参与人数 1贡献 +30 收起 理由
    wangqibiao + 30

    查看全部评分

    回复

    使用道具 举报

  • TA的每日心情
    开心
    7 小时前
  • 1

    主题

    167

    回帖

    4068

    积分

    金牌会员

    积分
    4068

    最佳新人推广达人

    发表于 2025-11-8 15:21:33 | 显示全部楼层
    yjmwxwx 发表于 2025-11-7 18:02
    我试验了下我这也3M档也测不了3M电阻,记得以前可以测,测3M时候屏幕上第二行I参数大于65535,因为程序用 ...


    按楼主提示,
    我用5.33M校准3M档取得了较好的效果.

    现在3M以上可以用3M档测量,3M以下可以用0.3M档测量.在0--8M欧范围内自动档可以自动测量.
    这样就基本正常了.
    其实我并不缺电桥.
    diy出一个有用的东东,过程很享受!
    我这个机子屏显右边缺失.楼主方便时给调整一下(主付显示及A显示左移动2个像素点就可以了.)


    回复

    使用道具 举报

  • TA的每日心情
    开心
    7 小时前
  • 1

    主题

    167

    回帖

    4068

    积分

    金牌会员

    积分
    4068

    最佳新人推广达人

    发表于 2025-11-8 15:50:06 | 显示全部楼层
    本帖最后由 wangqibiao 于 2025-11-8 16:03 编辑

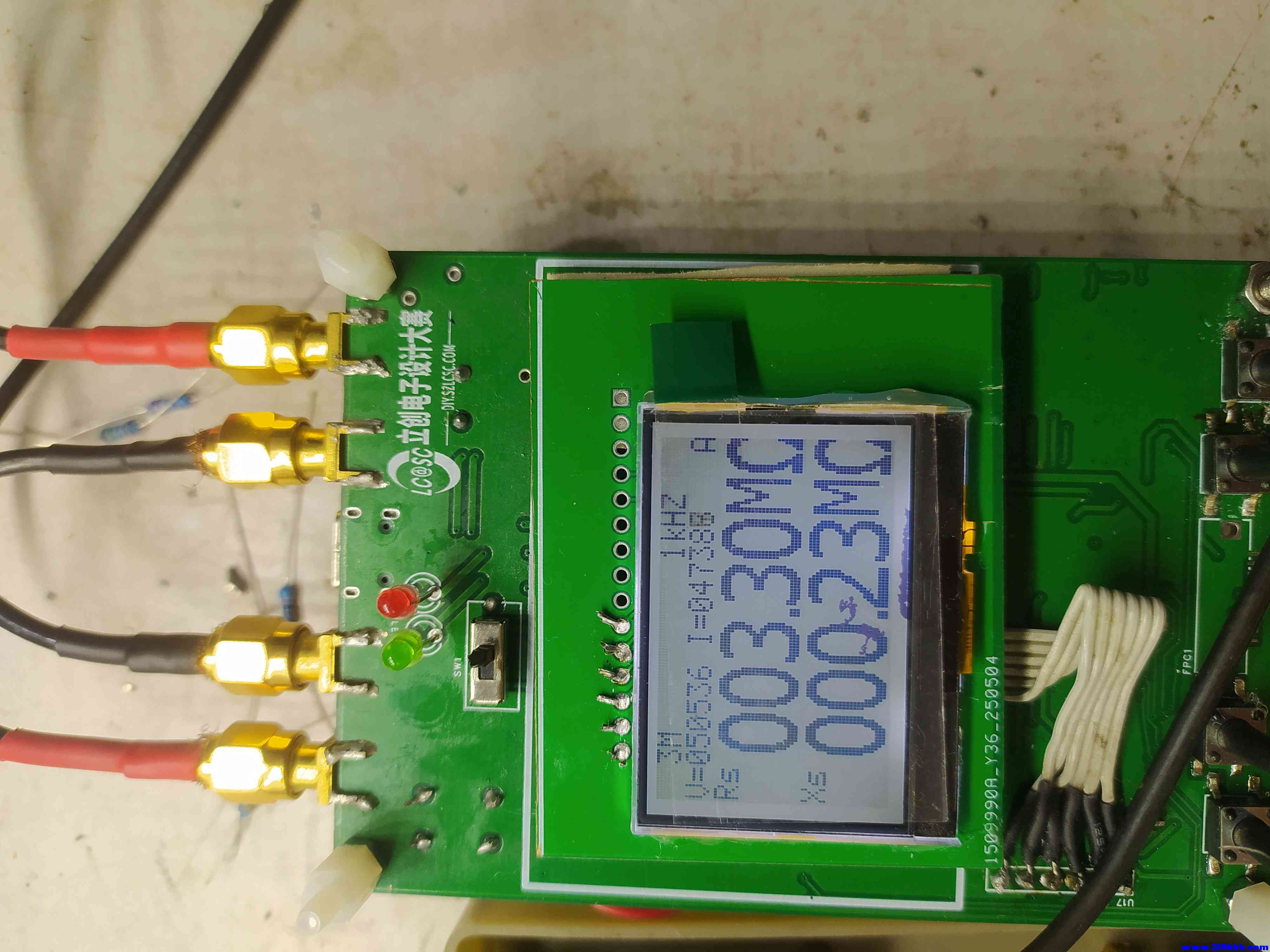

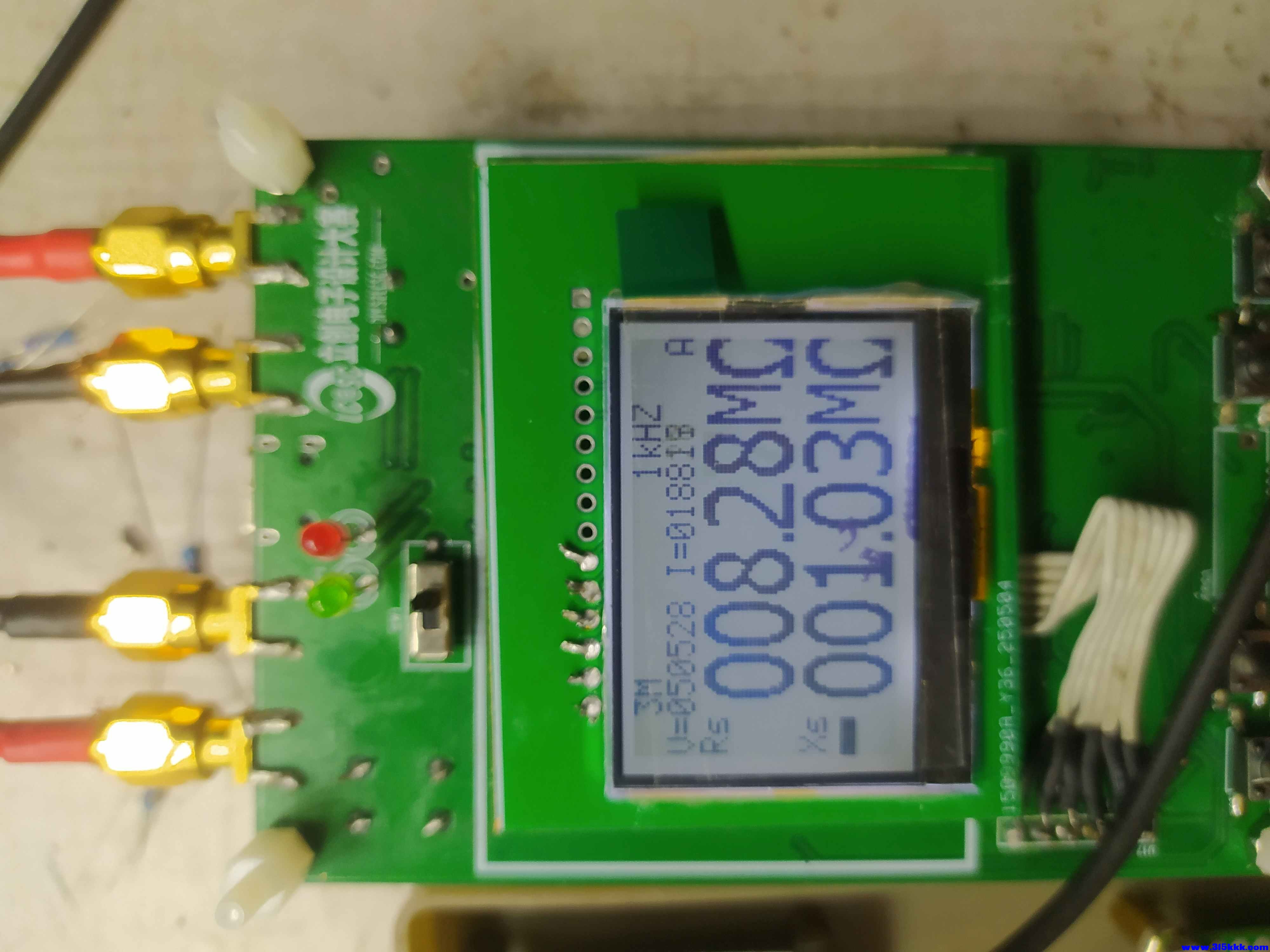

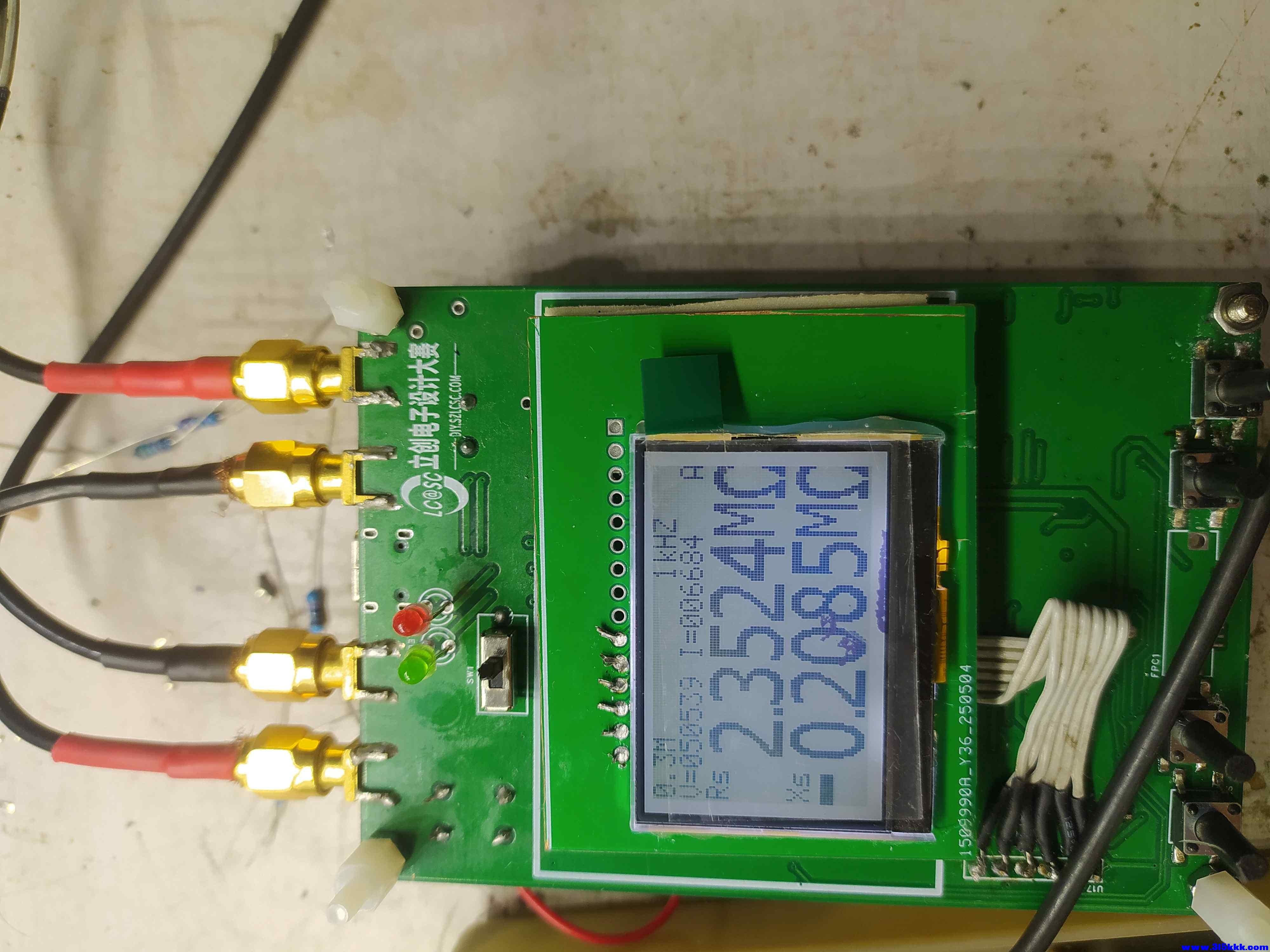

    有关测试照片
    0.3M及3M档.其他档比这二档性能好.

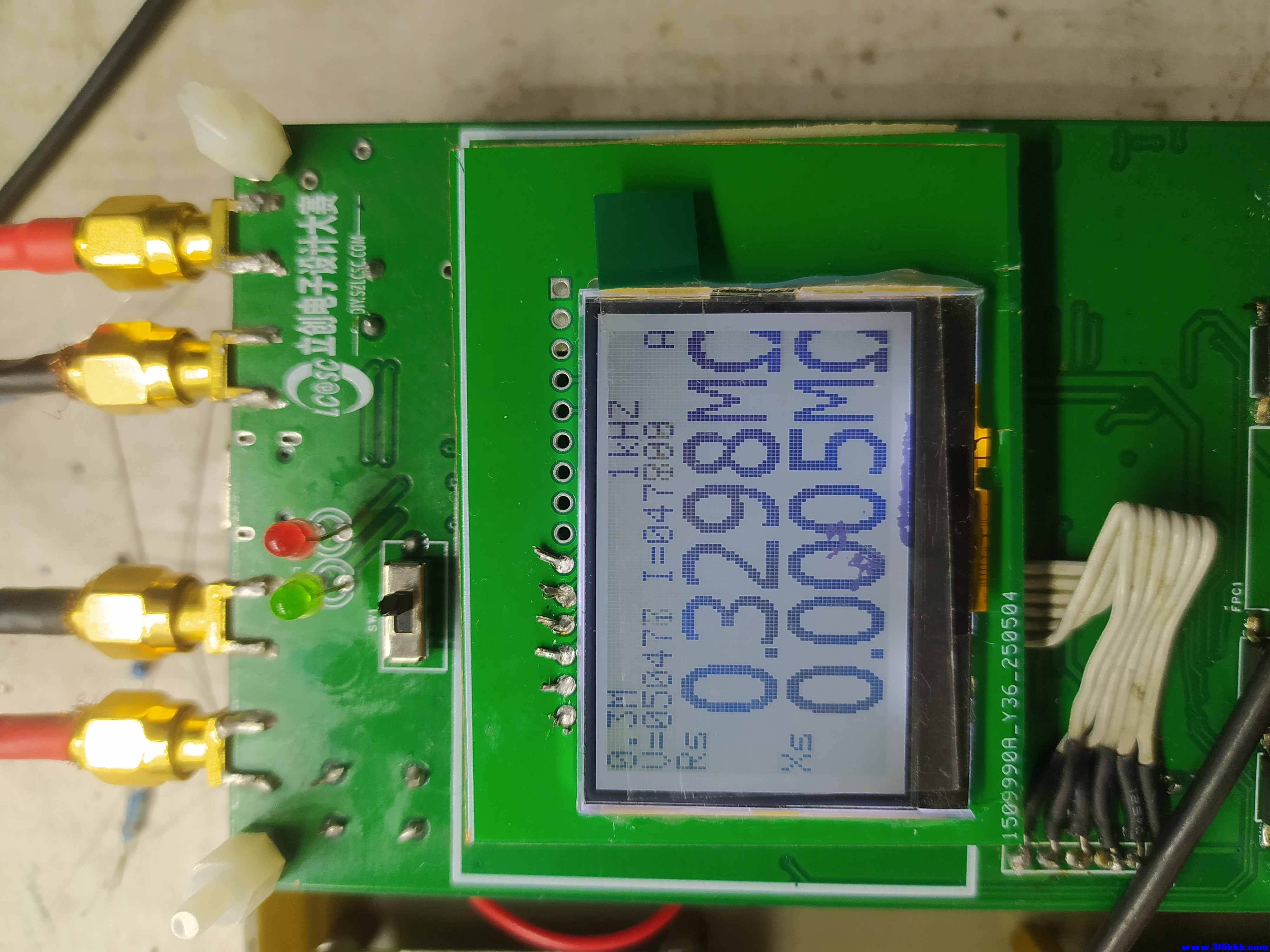

    那个333K的测试图应该是330K
    误差等级在1%左右.
    还有改进空间.

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有账号?立即注册

    ×
    回复

    使用道具 举报
