最近自制的LCR数字电桥

yjmwxwx · 发表于 2025-11-8 16:46:38

wangqibiao 发表于 2025-11-8 15:21
按楼主提示,
我用5.33M校准3M档取得了较好的效果.

调整了下参数显示

我做这个电桥主要是参加立创电赛薅羊毛，以前也做过很多次，也就这次做的勉强能用，其实我玩DIY过程几乎都没用过电桥，我也没买过电桥，连万用表都没买过贵的，我感觉示波器对搞DIY帮助比较大，我的示波器还是以前在矿坛150元买的。

yjmwxwx · 发表于 2025-11-8 16:54:16

wangqibiao 发表于 2025-11-8 15:50
有关测试照片
0.3M及3M档.其他档比这二档性能好.
那个333K的测试图应该是330K

感谢网友实测图片，还是有个电阻箱测试比较方便，我这没合适工具测试，于是没详细测试，我只粗略测过1KHZ各档位，100HZ和10KHZ都没怎么测试，100HZ测量速度特别慢，1KHZ测高阻会受线的影响需要屏蔽线，自动档位切换也是根据没校准前的数据切换的，我的线比较短，要是长线可能也会影响自动档位判断。

wangqibiao · 发表于 2025-11-8 17:32:38

yjmwxwx 发表于 2025-11-8 16:46
调整了下参数显示

请问楼主如何切换测量频率.
重烧固件后校准必须重做吧.
祝楼主立创电赛获大奖!

yjmwxwx · 发表于 2025-11-8 20:09:27

wangqibiao 发表于 2025-11-8 17:32
请问楼主如何切换测量频率.
重烧固件后校准必须重做吧.
祝楼主立创电赛获大奖!

都怪我表达能力不行忘记说怎么切换频率了，先按住最左边的按键，再按下最右边的按键后松开，最后松开最左边按键就切换频率了，顺序不要按错。

如果烧写软件不会擦除全FLASH就不需要重新校准，校准数据保存在FLASH最后面的地址，不同烧写软件可能不一样，我用的JLINK就不会全FLASH擦除。

感谢网友的支持，其实能有网友愿意制作比得奖还开心。

luosifu · 发表于 7 天前

yjmwxwx 发表于 2025-11-8 16:46
调整了下参数显示

咸鱼上看看惠普54600系列的数字示波器，荧光屏的，价格300多。自己在家玩足够了，就是旧了点，即使坏了，荧光屏还可以拆下来继续玩

如果对怀旧没感觉，直接入手一个其他的二手数字示波器，惠普（安捷伦）、泰克、普源都不错，价格也都不贵。

yjmwxwx · 发表于 7 天前

luosifu 发表于 2025-11-10 15:14
咸鱼上看看惠普54600系列的数字示波器，荧光屏的，价格300多。自己在家玩足够了，就是旧了点，即使坏了， ...

等我的honghua5020 20MHZ示波器坏了再买，感觉未来几年肯定大批工厂倒闭，不愁没便宜货买

luosifu · 发表于 6 天前

yjmwxwx 发表于 2025-11-10 18:11
等我的honghua5020 20MHZ示波器坏了再买，感觉未来几年肯定大批工厂倒闭，不愁没便宜货买
...

honghua5020 的身体素质比你好，你熬不过它，除非你对它下毒手

yjmwxwx · 发表于 6 天前

luosifu 发表于 2025-11-11 08:08
honghua5020 的身体素质比你好，你熬不过它，除非你对它下毒手

我不是仪表发烧友，有个能用就行了，不知道为什么没有购买仪表类东西的欲望，300元买螺丝、电动工具、电子元器感觉值，买仪表类东西感觉就不划算了，我这示波器虽然买了快10年了，但是还没买探头呢，线还是用同轴线抽出中间硬铜丝穿入烙铁芯细发热丝做的。

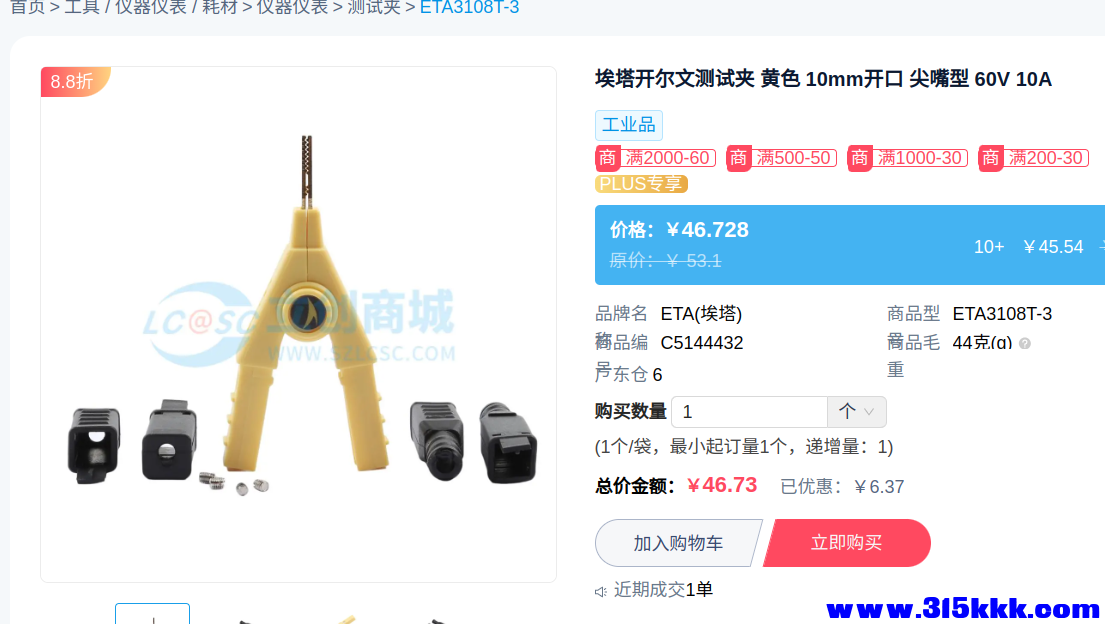

今年唯一买的仪表类东西就被坑了，我还是有优惠时候买的，53买了两个开尔文夹，买回来用了下感觉还不如自己做的，真是后悔买这夹子
