我的中波天线制作

wayne898

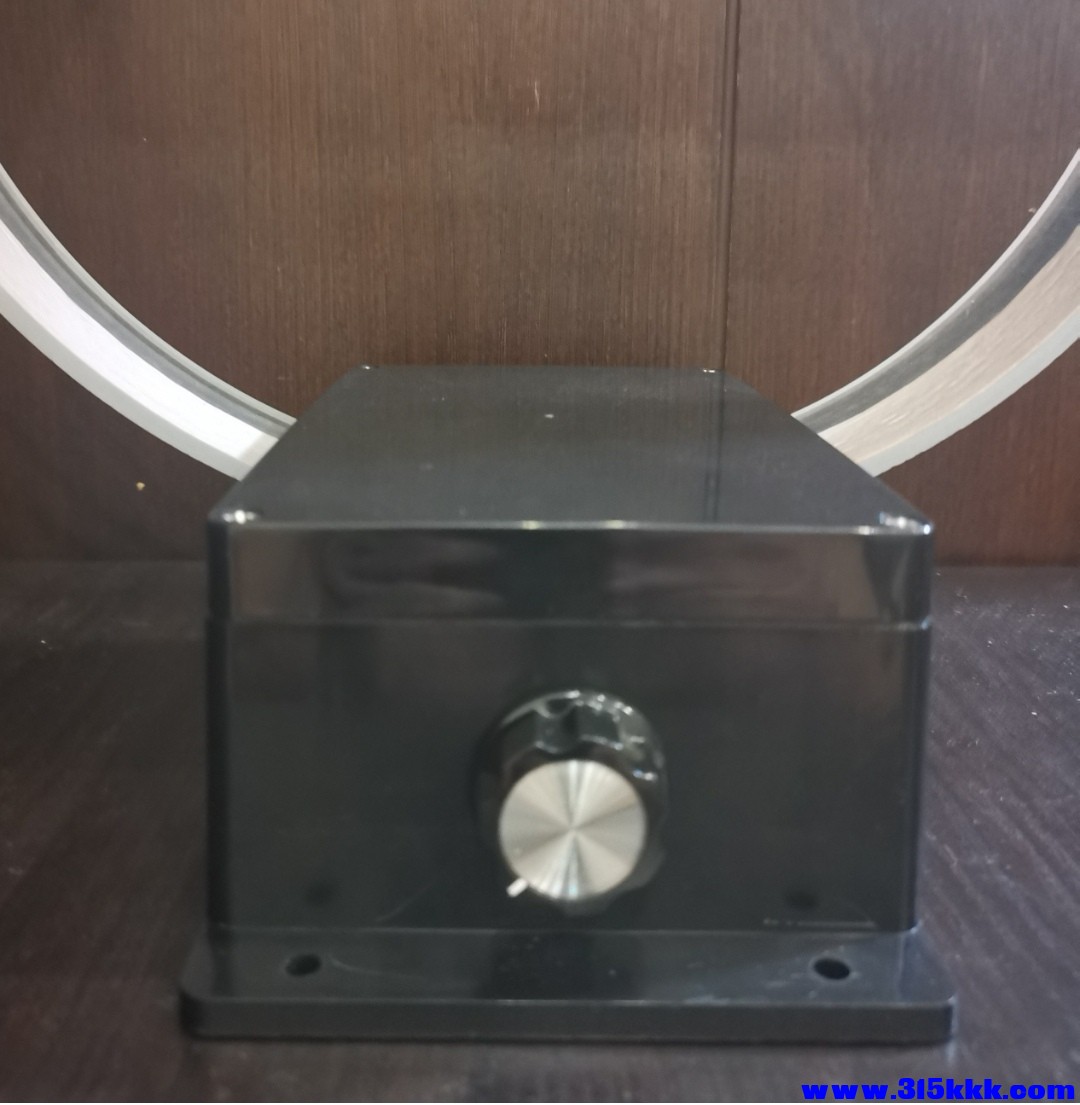

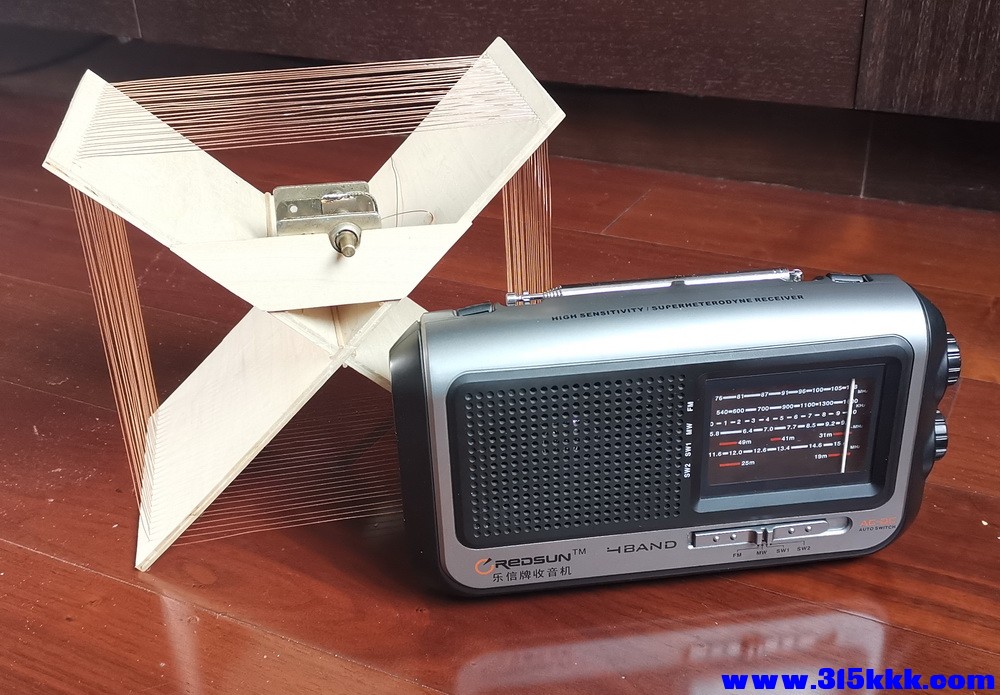

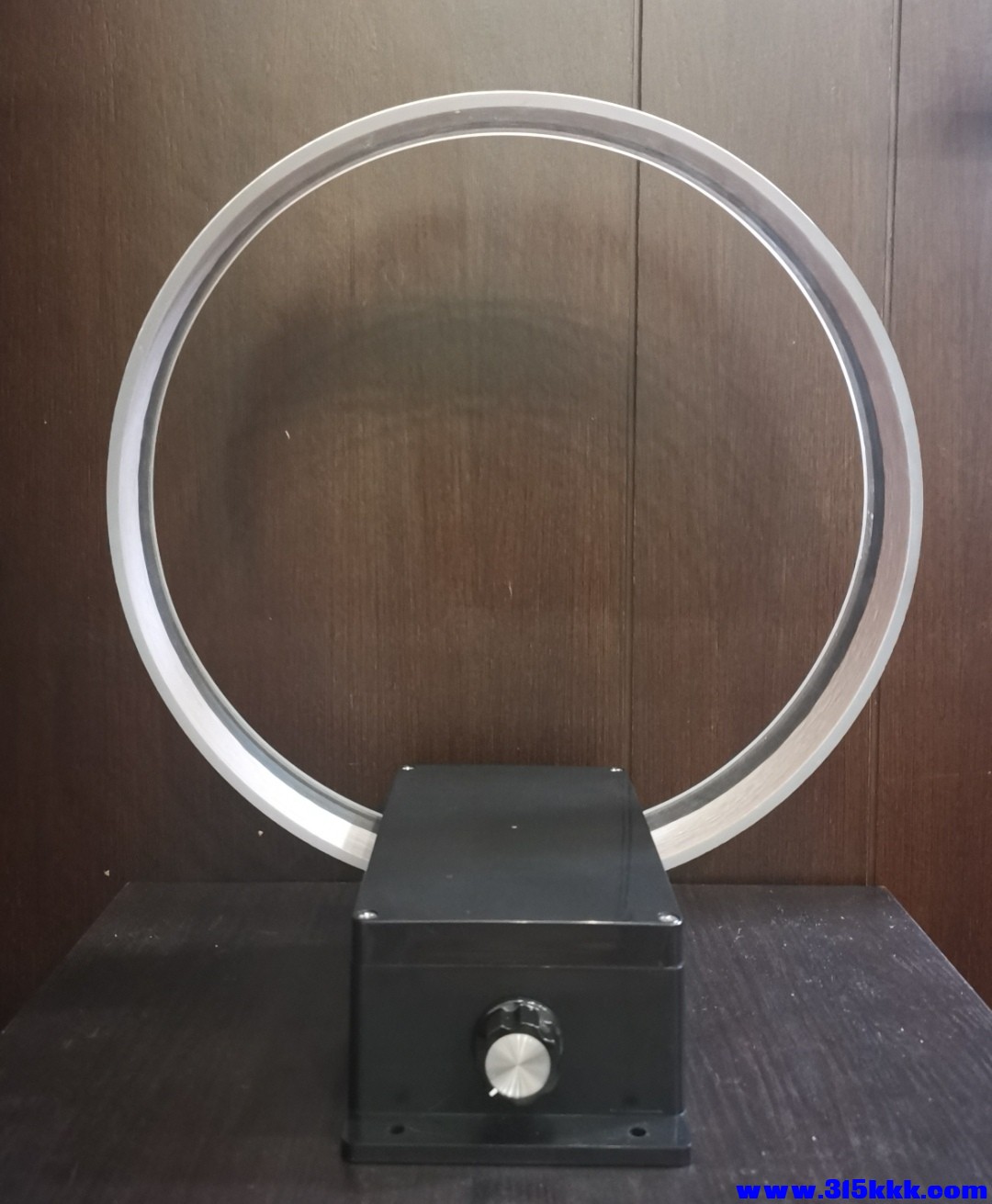

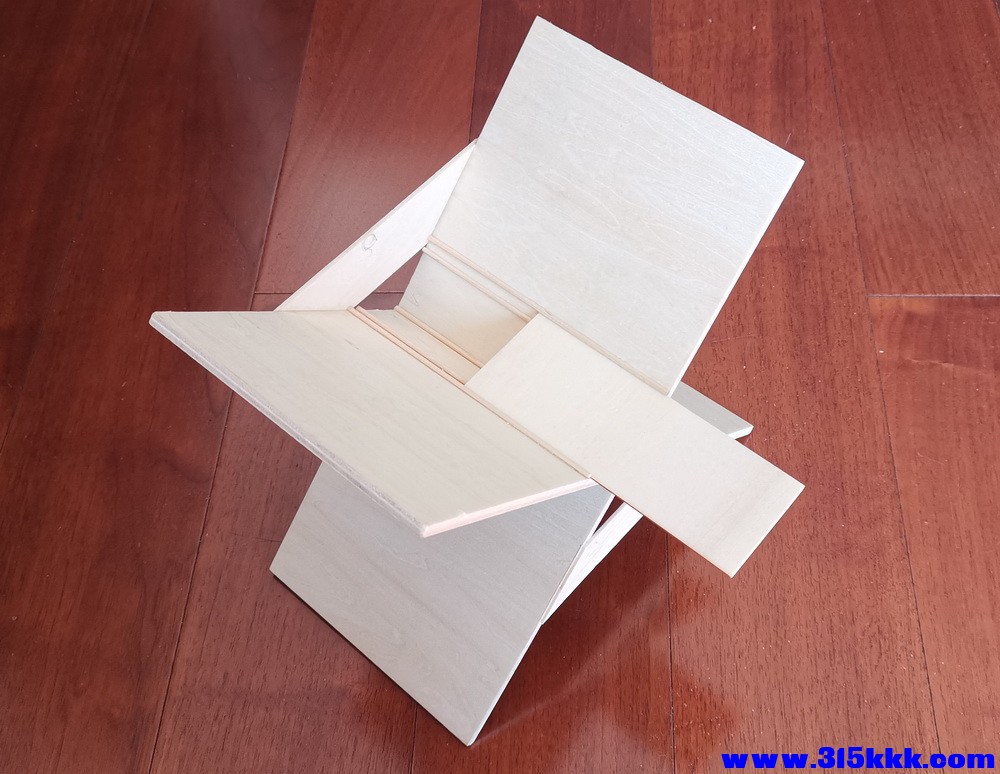

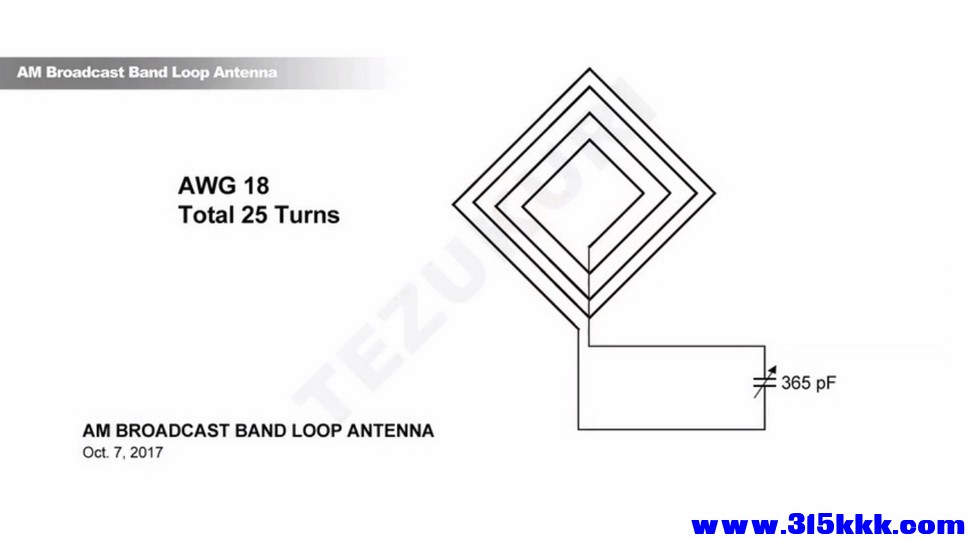

做过两款天线，“X”和环形的中波天线，实测效果可以的。根据与洋人的的“X”型天线的技术效果相当。由于是室内每天不可能像放在室外的效果去比，比较是在室内的环境。只要把天线放在靠窗口与收音机的磁棒天线垂直，效果优于德生公司生产的AN100天线。实际使用最为有效的是在干扰背景噪声下，或接收信号弱的情况效果很好。。

95147

请问环形天线的两种颜色的线是怎么分工的？各有什么作用？

wayne898

95147 发表于 2025-10-1 23:00
请问环形天线的两种颜色的线是怎么分工的？各有什么作用？

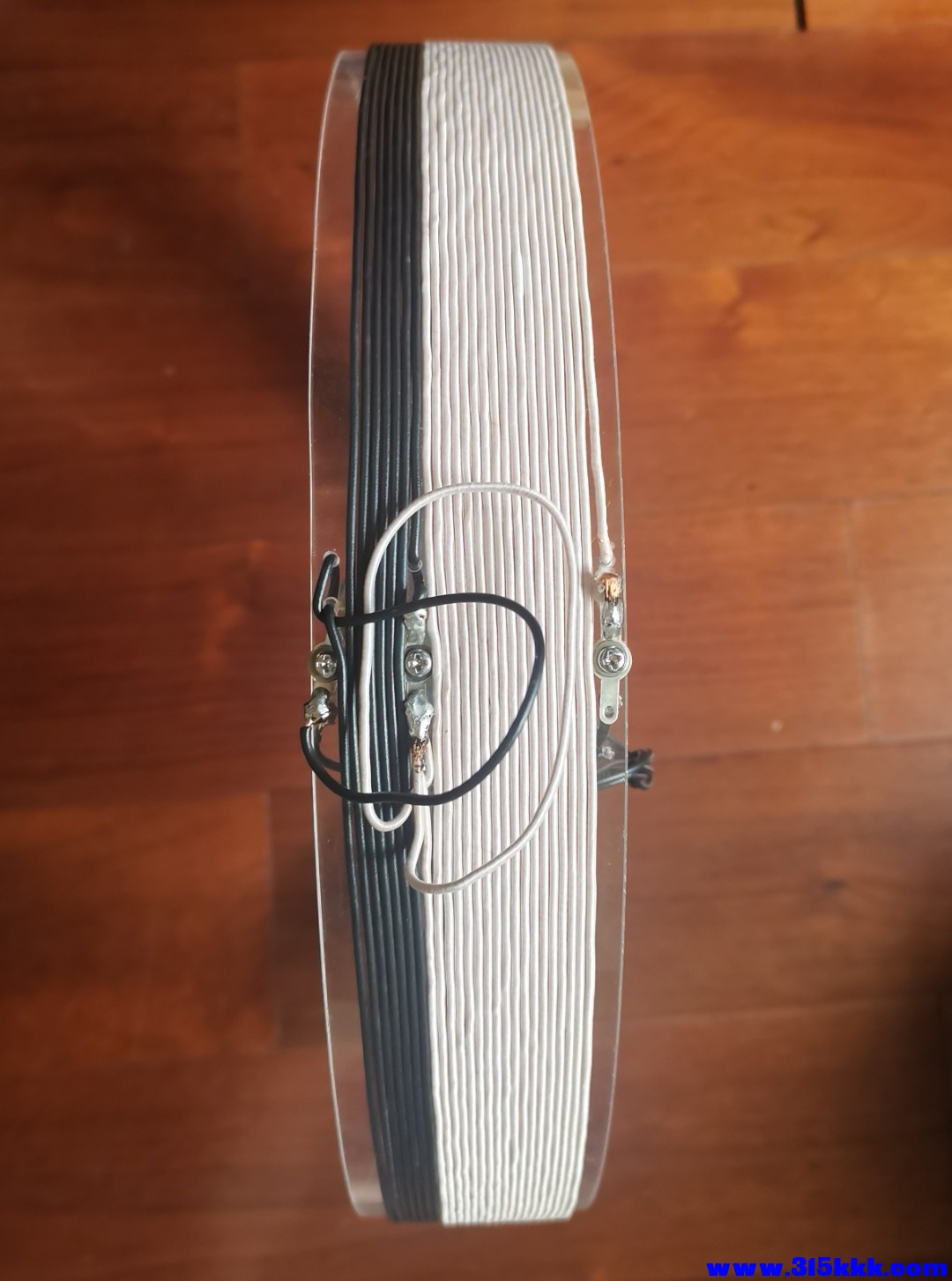

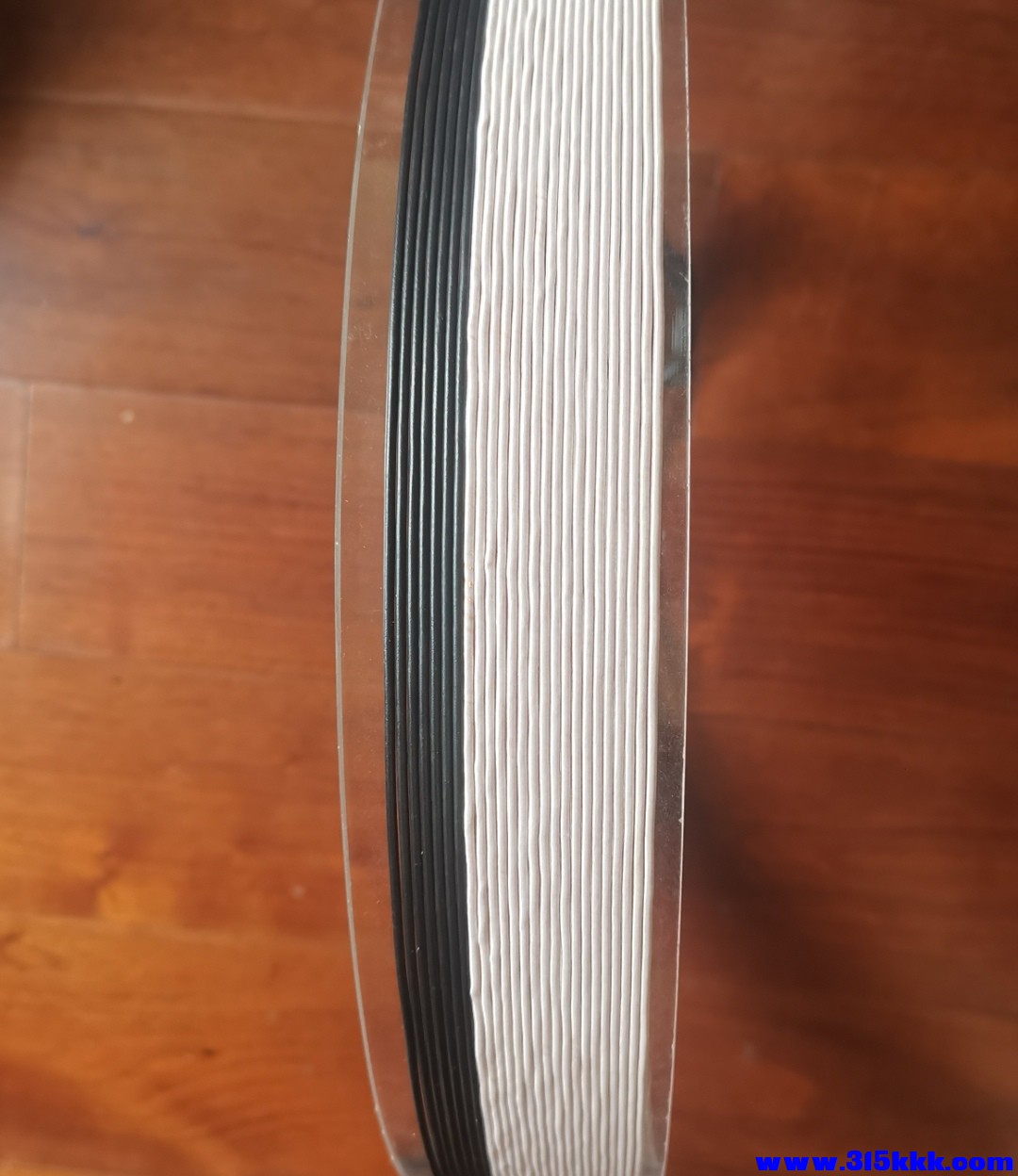

颜色不同其实是一个材料，因为在实际测试中，感觉没有完全覆盖中波频段535 - 1605千赫，改变可变电容器容量比较麻烦找不到合适的容量，但增加线圈轧数比较容易。
这个八十多股的纱包线完成效果还可以，比之前做的单股铜钱的X形天线效果更好，当然如果这个X形天线也改用多股纱包线，灵敏度也会提高。
