除了比较普遍的台式机、便携式机、袖珍机以外，还有一类收音机是我所关注的，即晶体管收扩二用机、收扩讲三用机、收唱扩讲四用机（先发文字，图慢慢再说 ）

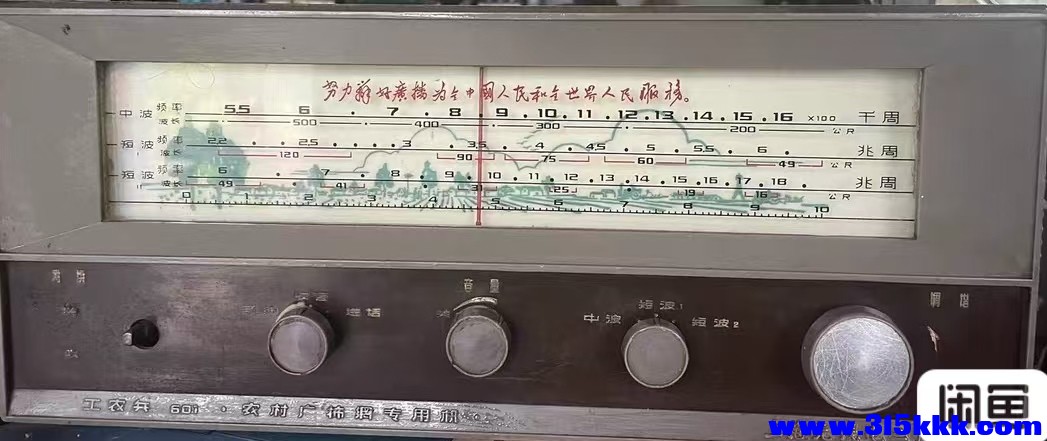

1、怀旧的话题 晶体管二用机、三用机就其电路来说只是增加几个转换开关、输出变压器增加高阻抗端子并设置高压放电管防止雷击、增大输出功率，有的再增加一个话筒变压器，原理上并不复杂，但对我个人而言主要还是有怀旧因素。 我上小学时，在教师办公室里看到的是星火牌多用机（感觉听收音机时自带喇叭收音不好听，当时家里有红星401-A四管机声音好听），上中学时，作为体育委员在操场带早操，每次转身等身后办公室窗口摆着的扩音机放唱片—广播体操；我的姑父是一个大队办公室广播员，看守扩大机，可惜现在记不住是啥机器了，只记得桌子上那个裹着红布的话筒，底座像台灯座。……，这些就是我关注多用机的怀旧元素。 所以我入手的第一个多用机是葵花DC-2A收唱扩，后来又有了工农兵601（上海）、海鸥803、春风703几个型号。 最近得到的这个有些小众的春风703多用机，是甘南广播器材厂生产的三波段多用机，三波段都能收音，还不错，只是有一根线脱开，没有图找不到原来接至何处，不敢乱搭怕烧了管子，查了多天也找不到电路图，感觉电路板上元件布置与红旗601基本一致，但后者不是多用机，少了转换开关（求助，哪位朋友有此机电路图？）。 由此联想我在收音机这件事上其实有一些偏好，于是想写这一帖。 这里主要议论在收音机基础上，增加了扩音、转播、对讲等功能的属于收音机大类里的多用机，不包括70年代开始出现的不带收音机的晶体管纯扩大机（扩音机），乡镇企业就可生产，本人见过70~80年代公社级的小工厂，就能够生产扩大机，我上中学时附近的公社果园就从南京请了一位南京无线电方面有名工程师的儿子（因体弱没有下乡）来果园小工厂当技术指导（工程师），生产晶体管扩大机，大致是作为会场等扩音使用。
2、功能与使用场景 多用机的功能按我观察到的机上选择开关标注字样分述如下（非标准解释，是个人理解，同一个功能在不同机子上标注也可能不同）： 收---显然是基本的收音机功能，县、公社、大队（村）的广播台、广播站，值班人员（播音员）可以直接在本机前操作选择收听，以便转送； 转---是把收音机收到的电台（比如中央人民广播电台）的声音扩大（放大）在本机监听的同时通过有线方式转播出去，带动村里的高音喇叭、每家每户的有线广播喇叭（通常是8吋舌簧喇叭最多见，也有6.5吋的，后期还有压电喇叭）； 扩---显然是收转、对讲功能的基础，就把1）广播台室、公社或村的广播站书记或值班员、会议现场主席台话筒的声音信号：2）收音机收到的电台检波信号--放大，传送给现场高音喇叭、村头高音喇叭、社员家的有线广播喇叭；这主要强调比收音机功放的带负载能力要大一些。 扩是转的必要条件，转本质上就是扩，所以有的叫收扩两用机，转就不用单说了。所以收是基础，因为这要求负载条件下的输出功率比普通收音机只以机内喇叭放音的要大很多。而-- 讲---与收扩的最大区别是可以有条件地收到用户回应—有了通话联络功能。，具体是指： 1）在多用机组成的广播网中，多用机与用户之间可以对讲； 2）资料中通常未明说细节，但实际使用中的机型有过这样的实例，其场景大约是： 通过送话方式把要通知的内容通过高音喇叭（如村头的）播出去，可以让附近田间劳动的社员听到，指名道姓，让其回家、回大队部等； 如果被呼叫人在家，从自家喇叭里听到呼叫自己了，可能的回应方式是：凑近自家舌簧喇叭（越近越好，见过有人踩凳子上）大声回话，也可以敲击喇叭盒，值班员可以在机器的监听喇叭里听到不大的声音。相当于是一种广发、单收的点名对讲功能。当然大多是直接按通知办事（包括到大队部来）。 这一点现在想起来似乎有些不好理解：一个舌簧喇叭的振动引起的音频信号要被39个并联喇叭分流，多用机能够听得到吗？可工农兵601说明书上就是这样写着“...需要用户回话时，将这个转换开关拨至收话位.."。

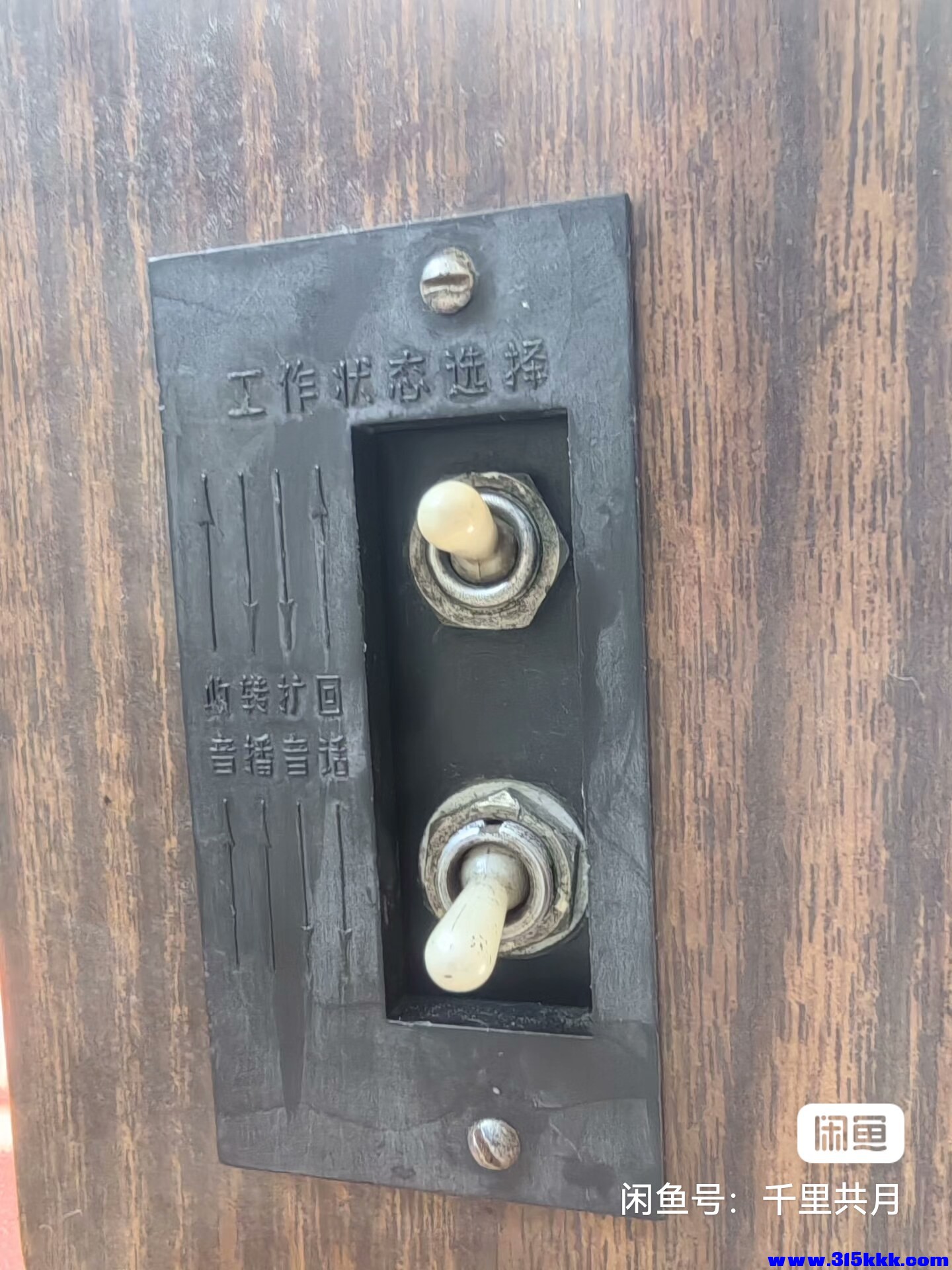

收扩是单向地把声音送出去，而有对讲功能的收扩讲机器上就会多了一个送--（送话）（比如广播通知）收—（收话）转换开关；从转换开关标注看，讲/收、讲/听都出现过。
|
